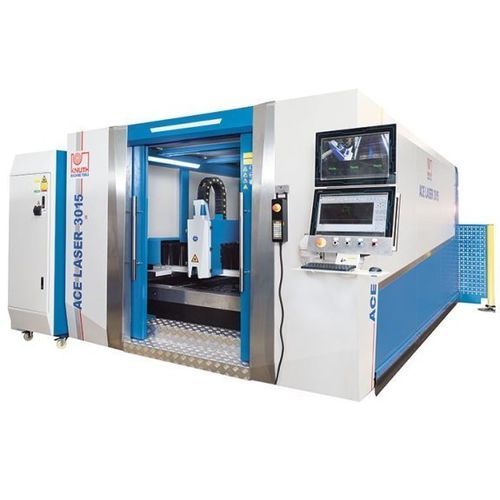

Máquina de corte láser de fibra ACE Laser 4020 1.5 R

para metalde chapaCNC

Descripción general
La serie ACE Laser ofrece un sistema de corte láser por fibra diseñado para producción industrial. Optimizado para el proceso de corte, el equipo proporciona calidad de pieza constante, productividad, seguridad y fiabilidad. El equipamiento estándar completo garantiza eficiencia y versatilidad, desde piezas unitarias complejas hasta producción en serie en electrónica, aeronáutica y automoción.

Puntos destacados

• Construcción tipo pórtico con componentes de alta calidad
• Paquete de corte completo incluyendo extracción y filtrado
• Servicio KNUTH integral: diseño, instalación, puesta en marcha y mantenimiento

Detalles del producto

• Estructura pórtico con accionamientos en ambos lados y amplia zona de trabajo que admite los formatos de chapa más comunes
• Portal del eje Y en fundición de aluminio para bajo peso y alta rigidez, proporcionando excelente dinámica
• Tratamiento térmico del bastidor soldado para eliminar tensiones de fabricación y mantener la alineación a largo plazo
• Guías lineales de precisión diseñadas para bajo mantenimiento, precisión duradera y altas velocidades de corte
• Transmisiones de cremallera y piñón de alta precisión en ejes Y y Z para un posicionamiento fiable
• Servomotores potentes en todos los ejes para movimientos dinámicos
• Cubierta cerrada con extracción filtrada y ventanas de seguridad para protección del operario y observación del proceso
• Mesas tipo lanzadera automáticas que permiten carga/descarga durante el corte para minimizar tiempos de parada
• Tolerancias de perpendicularidad/cuadratura según DIN EN ISO 9013-1

Control y software

• Interfaz optimizada y fácil de usar para operación sencilla
• Base de datos tecnológica con parámetros de corte y ciclos preconfigurados para diversos metales
• Herramientas de software para procesamiento eficiente de trabajos y selección de parámetros de proceso
• Válvulas solenoide y proporcionales regulan las presiones de gas (configurables en el control) durante el corte

Cabezal de corte

• Cabezal RayTools de alta calidad con autofoco motorizado, protección anticolisión integrada y control de altura
• Guía de haz sin mantenimiento mediante fibra óptica flexible para larga vida útil
• Para potencias superiores, disponibles cabezales BOCI optimizados para corte de alto rendimiento

Fuentes láser

• Láser de fibra Ytterbium (Raycus) disponible entre 1.000 y 6.000 W; configuración estándar: 1.500 W
• Fuente sin mantenimiento que reduce costes operativos y de mantenimiento

Especificaciones técnicas (tablas)
Área de trabajo
Dimensiones mesa: 4.000 mm x 2.000 mm
Peso pieza (máx.): 1.500 kg
Aceleración ejes X/Y: 10 m/s²
Aceleración eje Z: 5 m/s²

Recorridos
Recorrido X: 2.020 mm
Recorrido Y: 4.050 mm
Recorrido Z: 100 mm

Avances rápidos
Avance rápido: 100 m/min
Tiempo de cambio de mesa: 12 s - 17 s

Precisiones
Precisión de posicionamiento: 0,03 mm/m
Repetibilidad: 0,02 mm/m

Láser
Láser de fibra: 1.500 W
Longitud de onda: 1,08 ± 10% µm
Potencia máx. haz: 1.500 W
Frecuencia de pulso: 50~5k Hz
Consumo: 5,3 kW
Tensión alimentación: AC 380V ± 10%, 50/60Hz, 3xL+N
Capacidades de corte indicativas: acero estructural 12 mm; acero inoxidable 4 mm; aluminio 3 mm

Potencias de accionamiento
Potencia eje X: 1 kW
Potencia eje Y: 1,5 kW
Potencia eje Z: 0,4 kW

Dimensiones y pesos
Dimensiones totales (L x A x H): 10,34 m x 4,28 m x 2,2 m
Peso máquina: 9.000 kg

Características / especificaciones técnicas

• Modelo: ACE Laser 4020 1.5 R
• Mesa de trabajo: 4.000 mm x 2.000 mm
• Peso máximo de la pieza: 1.500 kg
• Recorridos X / Y / Z: 2.020 mm / 4.050 mm / 100 mm
• Avance rápido: 100 m/min
• Tiempo cambio mesa: 12–17 s
• Precisión: 0,03 mm/m • Repetibilidad: 0,02 mm/m
• Fuente láser: Láser de fibra Ytterbium (1.500 W estándar)
• Capacidades de corte: acero 12 mm; inox 4 mm; aluminio 3 mm
• Consumo: 5,3 kW • Alimentación: AC 380V ±10%, 50/60 Hz
• Dimensiones: 10,34 m x 4,28 m x 2,2 m • Peso: 9.000 kg
