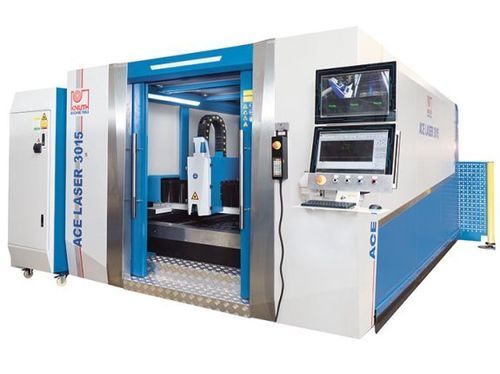

Máquina de corte láser de fibra ACE Laser 6020 4.0 R

para metalde chapaCNC

Descripción
El ACE Laser 6020 4.0 R es un sistema de corte por láser de estructura pórtico con un láser de fibra Ytterbium de 4.000 W y una mesa de trabajo de 6.000 x 2.000 mm. Está pensado para el corte de piezas metálicas desde prototipos unitarios hasta producción en serie en sectores como electrónica, aeronáutica y automoción.

Puntos destacados

• Construcción pórtico con accionamientos bilaterales para formatos de gran mesa
• Paquete de corte completo con colector de polvo y unidad de filtrado
• Servicio KNUTH: instalación, puesta en marcha y mantenimiento

Detalles del producto

• Sistema de corte pórtico con accionamiento en ambos lados; mesas disponibles hasta 6.000 x 2.000 mm
• Portal Y en fundición de aluminio para menor masa y alta rigidez, mejorando la dinámica
• Chasis soldado tratado térmicamente para eliminar tensiones de fabricación y mantener la alineación
• Guías lineales de precisión diseñadas para bajo mantenimiento y altas velocidades de corte
• Transmisiones de cremallera y piñón en ejes X e Y para posicionamiento preciso
• Servomotores en todos los ejes para control de movimiento fiable
• Cubierta cerrada con ventanas de observación y puertas frontales con enclavamiento
• Mesa lanzadera automática que permite carga/descarga durante el corte para reducir tiempos muertos
• Tolerancias de perpendicularidad/cuadratura según DIN EN ISO 9013-1

Control y software

• Interfaz orientada al usuario para manejo sencillo
• Base de datos tecnológica con parámetros de corte y ciclos preconfigurados por material
• CypCut CAD/CAM para anidado, generación de trayectorias y ajuste en tiempo real de potencia láser
• Válvulas solenoides y proporcionales comandadas desde la CNC para regulación de presión de gas

Cabezal de corte

• Cabezal RayTools con ajuste de enfoque motorizado, protección contra colisiones y control de altura
• Conducción del haz por fibra óptica flexible y sin necesidad de mantenimiento
• Opcionalmente cabezales BOCI para instalaciones de alta potencia (≈6 kW y superiores)

Fuentes láser

• Láseres de fibra Ytterbium (Raycus) disponibles de 1.000 W a 6.000 W; configuración mostrada 4.000 W
• Fuente de fibra diseñada para reducir mantenimiento y favorecer operación continua
• Opciones de mayor potencia disponibles bajo petición

Seguridad y extracción

• Colector de polvo y unidad de filtrado incluidos de serie para requisitos de extracción
• Carcasa protectora completa con interbloqueo y ventanas de observación

Equipamiento estándar y opcional (selección)

• Control CNC FSCUT2000 y CypCut CAD/CAM (anidado, generación de trayectos, ajuste de potencia en tiempo real, memoria de punto de parada)
• Láser de fibra Raycus (1–6 kW estándar; mayor potencia bajo pedido)
• Cabezal de alta presión RayTools con autofoco motorizado
• Mesa lanzadera automática
• Sistema de lubricación central y enfriador de agua para la fuente láser
• Consola de gas automática con electroválvulas para Oxígeno y Nitrógeno
• Manual de operación

Características / especificaciones técnicas

• Modelo: ACE Laser 6020 4.0 R
• Área de trabajo: 6.000 x 2.000 mm
• Peso máximo de la pieza: 2.000 kg
• Aceleración ejes X/Y: 8 m/s² ; Z: 5 m/s²
• Recorridos (X x Y x Z): 2.020 mm x 6.050 mm x 120 mm
• Avance rápido: 80 m/min
• Tiempo de cambio de mesa: 15–20 s
• Precisión de posicionamiento: 0,05 mm/m ; Repetibilidad: 0,03 mm/m
• Láser: Láser de fibra 4.000 W (Raycus)
• Longitud de onda: 1,08 ± 10% µm
• Consumo eléctrico: 16 kW
• Tensión de alimentación: AC 380V ± 10%, 50/60 Hz, 3xL+N
• Capacidades de corte: acero estructural 20 mm; acero inoxidable 8 mm; aluminio 8 mm
• Potencias de accionamiento X/Y/Z: 2 kW / 2 kW / 0,4 kW
• Dimensiones (L x A x H): 16,3 m x 4,74 m x 2,15 m
• Peso: 17.800 kg
