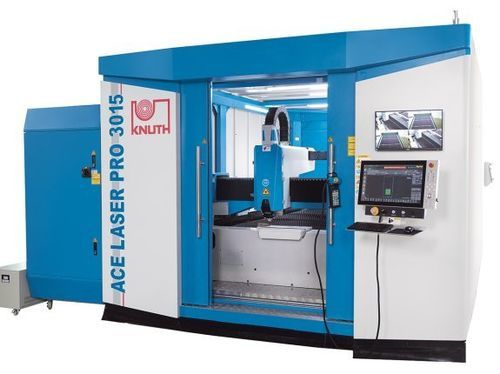

Máquina de corte láser de fibra ACE Laser PRO 3015 20R

para metalde chapaCNC

Resumen
El ACE Laser PRO 3015 20R es una máquina de corte por láser de fibra pensada para el mecanizado industrial de chapas. Indicada para aplicaciones de alta potencia, garantiza cortes precisos en piezas unitarias y producciones en serie en sectores como fabricación metálica, automoción, electrónica y aeroespacial.

Aspectos destacados

• Fuente láser de fibra 20 kW (configuración del modelo)
• Mesa 3.000 × 1.500 mm, peso pieza máx. 1.500 kg
• Control CNC FSCUT8000 con bus EtherCAT y software HypCut
• Cabezal BLT 6 con Auto-Recut y Smart-Piercing

Área de trabajo
Dimensiones mesa: 3.000 mm × 1.500 mm
Peso máximo pieza: 1.500 kg
Aceleración ejes X/Y: 15 m/s²
Aceleración eje Z: 15 m/s²

Recorridos
Recorrido X: 1.550 mm
Recorrido Y: 3.050 mm
Recorrido Z: 370 mm

Alimentación rápida
Avance rápido X/Y: 200 m/min
Avance rápido Z: 35 m/min
Tiempo de cambio de mesa: 18 s – 20 s

Precisiones
Precisión de posicionamiento: 0,03 mm/m
Repetibilidad: 0,03 mm/m

Láser
Potencia nominal: 20.000 W (láser de fibra)
Longitud de onda: 1,08 ± 0,5% µm
Potencia de haz máx.: 20.000 W
Tensión de alimentación: AC 380V ± 10%
Capacidades de corte (referencia): acero estructural 40 mm; acero inoxidable 30 mm; aluminio 25 mm

Potencia de accionamiento
Potencia eje X: 2,9 kW
Potencia eje Y: 1,3 kW
Potencia eje Z: 0,75 kW

Dimensiones y peso
Dimensiones (L × A × H): 9,54 m × 3,6 m × 2,58 m
Peso: 8.800 kg

Control

• FSCUT8000 CNC sobre bus EtherCAT, desarrollado para láseres de fibra > 8 kW
• Interfaz de usuario sencilla con funciones específicas para corte de alta potencia
• HypCut: solución CAD/CAM y planificación para optimizar la producción

Cabezal de corte

• Cabezales serie BLT 6 para aplicaciones de alta potencia (hasta 40 kW)
• Recorrido de haz optimizado y lentes específicas con doble protección contra polvo
• Smart-Piercing y Auto-Recut: control en tiempo real del piquete y recorte automático de zonas no cortadas
• Diseño tipo cajón para reemplazo rápido de protectores y lentes con vigilancia de contaminación

Control de altura

• Control capacitivo de altura incluido
• Funciones: detección de altura, corte por inmersión segmentado, detección de borde, supresión de vibraciones vía Ethernet
• Función anticolisión para evitar colisiones por vuelco

Fuente láser

• Láseres de fibra Raycus HP serie CW (configuración 20 kW)
• Alta eficiencia electro-óptica y calidad de haz, fuente sin mantenimiento para reducir costes operativos

Especificaciones técnicas

• Modelo: ACE Laser PRO 3015 20R
• Mesa de trabajo: 3.000 × 1.500 mm
• Peso pieza máx.: 1.500 kg
• Recorridos X / Y / Z: 1.550 mm / 3.050 mm / 370 mm
• Avances rápidos X/Y: 200 m/min; Z: 35 m/min
• Aceleraciones ejes: 15 m/s²
• Precisión / Repetibilidad: 0,03 mm/m
• Láser: fibra 20.000 W
• Capacidades de corte: acero 40 mm; inox 30 mm; aluminio 25 mm
• Tensión: AC 380V ± 10%
• Potencias de accionamiento X/Y/Z: 2,9 kW / 1,3 kW / 0,75 kW
• Dimensiones (L × A × H): 9,54 m × 3,6 m × 2,58 m
• Peso máquina: 8.800 kg
