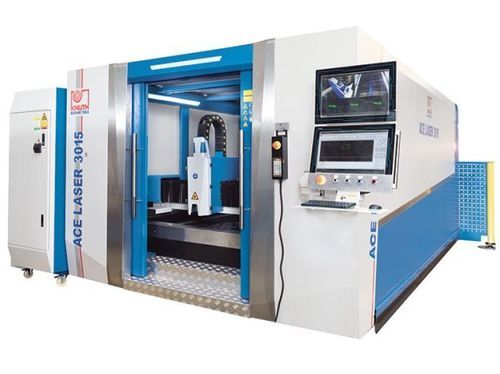

Máquina de corte láser de fibra ACE Laser 3015 2.0 R

para metalde chapaCNC

Resumen
La ACE Laser 3015 2.0 R es una máquina de corte láser por fibra de construcción en pórtico destinada al mecanizado industrial de chapas. Ofrece una zona de trabajo de 3.000 × 1.500 mm y una fuente láser de fibra de 2.000 W, adecuada para producción de piezas unitarias y series medias en sectores como electrónica, aeronáutica y automoción.

Puntos destacados

• Construcción pórtico con accionamientos bilaterales para movimiento estable
• Mesa lanzadera automática para carga/descarga durante el corte
• Cubierta de protección integrada y sistema de extracción/filtrado

Área de trabajo
Dimensiones de la mesa: 3.000 mm x 1.500 mm
Peso máximo de la pieza: 1.000 kg
Aceleración ejes X / Y: 10 m/s² — Z: 5 m/s²

Recorridos
Recorrido eje X: 1.520 mm
Recorrido eje Y: 3.050 mm
Recorrido eje Z: 100 mm

Avance rápido
Avance rápido: 100 m/min
Tiempo de cambio de mesa: 10 s – 15 s

Precisiones
Precisión de posicionamiento: 0,03 mm/m
Repetibilidad: 0,02 mm/m

Láser
Potencia nominal fibra: 2.000 W
Longitud de onda: 1,08 ± 10% µm
Frecuencia de pulsos: 50 ~ 5k Hz
Consumo eléctrico: 6,5 kW
Tensión de suministro: AC 380V ± 10%, 50/60Hz, 3xL+N
Capacidades de corte (típ.): acero estructural 16 mm, acero inoxidable 6 mm, aluminio 5 mm

Potencias de accionamiento
Accionamiento X: 1 kW
Accionamiento Y: 1,5 kW
Accionamiento Z: 0,4 kW

Dimensiones y peso
Dimensiones totales (L × W × H): 9,8 m × 3,7 m × 2,15 m
Peso: 8.000 kg

Detalles del producto

• Construcción pórtico con accionamiento en ambos lados y área de trabajo compatible con formatos estándar de chapa (3000×1500 mm; variantes hasta 6000×2000 mm)
• Portal del eje Y en fundición de aluminio para masa reducida y alta rigidez
• Armazón soldado y tratado térmicamente para eliminar tensiones y mantener la precisión
• Guías lineales de precisión y engranajes cremallera-piñón de alta precisión
• Servomotores en todos los ejes y cabezal RayTools con enfoque motorizado y protección anti-colisión
• Mesa lanzadera automática para minimizar tiempos muertos en producción

Control y software

• Interfaz CNC con base de datos tecnológica y parámetros de corte predefinidos
• Soporte de software CypCut para nesting y corte; formatos de archivo habituales soportados
• Regulación de presión de gas mediante electroválvulas y válvulas proporcionales controladas desde CNC

Cabezal de corte

• Cabezal RayTools con ajuste de foco motorizado, protección ante colisiones y control de altura
• Guía del haz por fibra óptica flexible para bajo mantenimiento
• Para potencias altas (≥ 6 kW) disponible cabezal de altas prestaciones (p. ej. BOCI)

Fuentes láser

• Fuentes de fibra Ytterbium (Raycus) disponibles de 1.000 a 6.000 W según configuración
• Fuente sin mantenimiento que reduce costes operativos

Especificaciones técnicas

• Área de trabajo: 3.000 x 1.500 mm
• Recorridos (X × Y × Z): 1.520 mm × 3.050 mm × 100 mm
• Avance rápido: 100 m/min
• Aceleración: X/Y 10 m/s², Z 5 m/s²
• Precisión de posicionamiento: 0,03 mm/m — Repetibilidad: 0,02 mm/m
• Potencia láser (fibra): 2.000 W (configuración típica)
• Capacidades de corte: acero 16 mm; acero inoxidable 6 mm; aluminio 5 mm
• Consumo eléctrico: 6,5 kW — Alimentación: AC 380V ±10%, 50/60Hz, 3xL+N
• Dimensiones totales: 9,8 m × 3,7 m × 2,15 m — Peso: 8.000 kg
• Equipamiento estándar: cabina de protección, mesa lanzadera automática, extracción/filtrado, cabezal RayTools con autofocus, CNC CypCut/FSCUT2000
