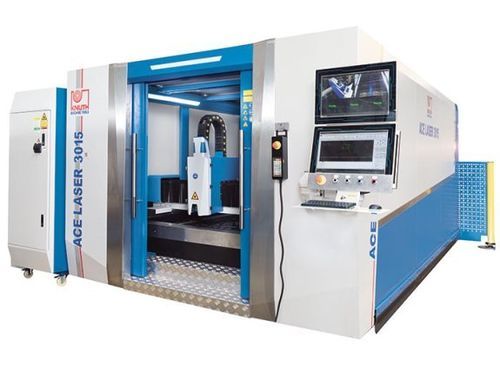

Máquina de corte láser de fibra ACE Laser 3015 6.0 R

para metalde chapaCNC

Descripción
ACE Laser 3015 6.0 R es una máquina de corte láser por fibra en construcción portál/gantry, diseñada para el procesamiento industrial de chapas. Cuenta con una mesa de trabajo de 3.000 × 1.500 mm y una fuente láser de 6 kW, adecuada para piezas unitarias y producción en serie con calidad y repetibilidad constantes.

Puntos destacados

• Construcción portante con accionamientos bilaterales para chapas de gran formato
• Sistema de mesa lanzadera automático para carga/descarga durante el corte
• Colector de polvo integrado y consola de gases automática

Construcción y área de trabajo

• Armazón soldado tratado térmicamente para estabilidad geométrica a largo plazo
• Portal del eje Y en aluminio colado que combina baja masa y alta rigidez para mejor dinámica
• Guías lineales de precisión y accionamientos cremallera-piñón en X/Y/Z para posicionamiento preciso
• Servomotores potentes en todos los ejes para altas aceleraciones
• Encapsulado de la máquina con ventanas de vidrio de seguridad para observación

Control y software

• Interfaz CNC intuitiva con base de datos tecnológica y ciclos predefinidos
• Software CypCut (CAD/CAM) y funciones de anidado; formatos compatibles: Ai, DXF, PLT, LXD
• Acceso remoto para diagnóstico y mantenimiento
• Válvulas solenoides y proporcionales controladas por CNC para regulación de gas

Cabezal de corte

• Cabezal RayTools con ajuste de enfoque motorizado, protección anti-colisión y control de altura
• Guía del haz por fibra óptica flexible, sin mantenimiento
• Cabezal BOCI opcional para configuraciones de alto rendimiento (≥ 6 kW)

Fuente láser

• Láser de fibra Ytterbium (Raycus) — 6.000 W estándar; diseño con mínimo mantenimiento
• Potencias superiores disponibles bajo pedido

Equipamiento estándar

• Carcasa de la máquina con puertas delanteras interbloqueadas y cristales de protección
• Sistema de mesa lanzadera automática con seguridad integrada
• Colector de polvo y unidad de filtración incluidos
• Sistema de lubricación central y chiller de recirculación
• Consola de gases automática para oxígeno/nitrógeno con válvulas controladas por CNC

Especificaciones técnicas

• Modelo: ACE Laser 3015 6.0 R
• Área de trabajo (mesa): 3.000 × 1.500 mm — Peso máximo pieza: 1.000 kg
• Aceleraciones ejes: X/Y 10 m/s²; Z 5 m/s²
• Recorridos: X 1.520 mm; Y 3.050 mm; Z 100 mm
• Avance rápido: 100 m/min — Cambio de mesa: 10–15 s
• Precisión posicionamiento: 0,03 mm/m — Repetibilidad: 0,02 mm/m
• Láser: fibra 6.000 W; longitud de onda ≈ 1,08 µm; frecuencia de pulso 50–20.000 Hz
• Consumo: 20 kW — Alimentación: AC 380V ±10%, 50/60 Hz, 3xL+N
• Capacidades de corte típicas: acero 22 mm; inox 14 mm; aluminio 12 mm
• Potencias de accionamiento: X 1 kW; Y 1,5 kW; Z 0,4 kW
• Dimensiones (L×A×H): 9,8 m × 3,7 m × 2,15 m — Peso aprox. 8.000 kg
