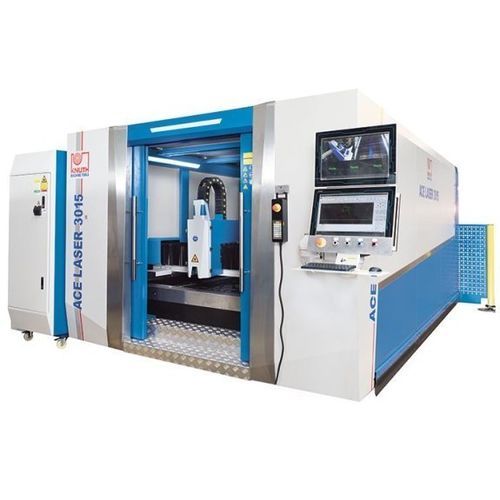

Máquina de corte láser ACE Laser 6020 2.0 R

para metalde chapaCNC

Descripción del producto
Las máquinas de la serie ACE Laser son sistemas de corte por láser de fibra diseñados para aplicaciones industriales. Optimizadas para el proceso de corte, ofrecen calidad de pieza repetible, productividad, seguridad operativa y fiabilidad. Una configuración estándar completa, que incluye mesa intercambiable automática y extracción con filtrado, permite producir desde piezas unitarias hasta series largas en los sectores electrónico, aeronáutico y automovilístico.

Puntos destacados

• Construcción tipo pórtico con accionamientos a ambos lados y superficies de trabajo de hasta 6.000 x 2.000 mm
• Paquete de corte completo con extracción filtrada y mesa lanzadera automática
• Servicios KNUTH: instalación, puesta en marcha y mantenimiento

Especificaciones técnicas — Área de trabajo
Dimensiones de la mesa: 6.000 mm x 2.000 mm
Peso de la pieza (máx.): 2.000 kg
Aceleración ejes X/Y: 8 m/s²
Aceleración eje Z: 5 m/s²

Especificaciones técnicas — Recorridos
Recorrido eje X: 2.020 mm
Recorrido eje Y: 6.050 mm
Recorrido eje Z: 120 mm

Especificaciones técnicas — Avance rápido
Avance rápido: 80 m/min
Tiempo de cambio en mesa de corte: 15 s - 20 s

Especificaciones técnicas — Precisión
Precisión de posicionamiento: 0,05 mm/m
Repetibilidad: 0,03 mm/m

Especificaciones técnicas — Láser
Láser de fibra (estándar): 2.000 W (Raycus)
Longitud de onda: 1,08 ± 10% µm
Potencia de haz máx.: 2.000 W
Potencia consumida: 6,5 kW
Tensión de alimentación: AC 380V ± 10%, 50/60Hz, 3xL+N
Capacidad de corte — acero estructural: 14 mm; acero inoxidable: 5 mm; aluminio: 4 mm

Especificaciones técnicas — Potencias de accionamiento
Potencia accionamiento X: 2 kW
Potencia accionamiento Y: 2 kW
Potencia accionamiento Z: 0,4 kW

Especificaciones técnicas — Medidas y pesos
Dimensiones generales (L x A x H): 16,3 m x 4,74 m x 2,15 m
Peso: 17.800 kg

Detalles del producto

• Construcción pórtico con accionamientos bilaterales y grandes áreas de trabajo para formatos de chapa comunes
• Portal eje Y en aluminio troquelado para bajo peso y elevada rigidez que mejora la dinámica
• Bastidor soldado y tratado térmicamente para eliminar tensiones de fabricación y mantener la alineación
• Guías lineales de precisión diseñadas para larga vida útil y altas velocidades de corte con mantenimiento mínimo
• Transmisión cremallera-piñón en ejes Z y Y para posicionamiento preciso
• Servomotores en todos los ejes
• Carcasa y sistema de extracción con filtrado para la seguridad del operario; ventanas de protección para observación del proceso
• Mesa lanzadera automática que permite cargar/descargar durante el corte para minimizar tiempos muertos
• Tolerancias de perpendicularidad/cuadratura según DIN EN ISO 9013-1

Control y software

• Interfaz optimizada y fácil de usar
• Base de datos tecnológica con parámetros de corte y ciclos preestablecidos para diversos metales
• Software que facilita la selección eficiente de parámetros de proceso y el anidado
• Válvulas solenoides y proporcionales para regulación de presiones de gas desde la controladora

Cabezal de corte

• Cabezal RayTools con ajuste motorizado del foco, protección contra colisiones integrada y control de altura
• Guía de haz sin mantenimiento mediante fibra óptica flexible
• Cabezal BOCI disponible para sistemas de mayor potencia (aprox. ≥ 6 kW)

Fuentes láser

• Laser de fibra de itterbio (Raycus) disponible de 1.000 a 6.000 W para un equilibrio entre calidad de corte y productividad
• Fuente libre de mantenimiento para reducir costes de operación y servicio

Equipo estándar (selección)

• Sistema completo con control CNC (FSCUT2000 / CypCut): pantalla grande, mando remoto, acceso remoto, biblioteca de materiales y anidado
• Cabezal de corte de alta presión con ajuste automático de foco
• Cabina de protección con puertas frontales interbloqueadas y ventanas de vidrio de seguridad
• Mesa intercambiable automática (shuttle)
• Unidad de extracción y filtrado (colector de polvo)
• Sistema de lubricación central
• Sistema de enfriamiento por agua para la fuente láser
• Consola automática de gases con electroválvulas para oxígeno y nitrógeno

Equipamiento opcional (selección)

• Secadores frigoríficos para aire comprimido (punto de rocío +3°C, caudal 0,88 m3/min, filtros incluidos)
• Reductores de presión para botellas de O2/N2
• Paquetes de software adicionales (anidado offline, CAD/CAM)

Características técnicas

• Modelo: ACE Laser 6020 2.0 R
• Área de trabajo (mesa): 6.000 x 2.000 mm
• Potencia láser fibra (estándar): 2.000 W (Raycus)
• Espesor máximo de corte (acero): 14 mm
• Avance rápido: 80 m/min
• Precisión de posicionamiento: 0,05 mm/m — Repetibilidad: 0,03 mm/m
• Dimensiones generales: 16,3 m x 4,74 m x 2,15 m — Peso: 17.800 kg
