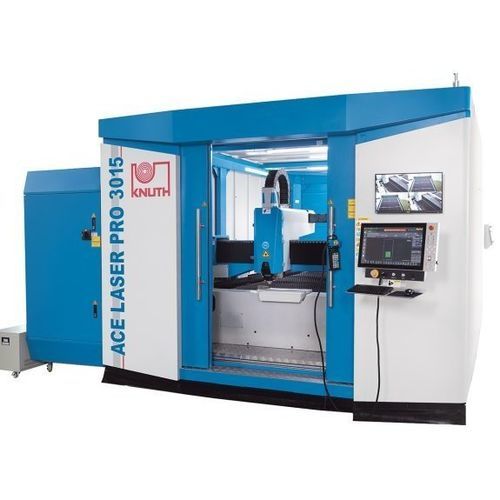

Máquina de corte láser de fibra ACE Laser PRO 3015 30R

para metalde chapaCNC

Visión general
La ACE Laser PRO 3015 30R es una máquina industrial de corte láser por fibra diseñada para el corte preciso de piezas metálicas en producción unitaria y en serie. Equipada con una mesa de 3.000 × 1.500 mm y un láser de fibra de 30 kW, está orientada a entornos productivos exigentes en electrónica, aeroespacial y automoción.

Aspectos destacados

• Rango de potencia láser: 12–30 kW (modelo: 30 kW)
• Mesa intercambiable 3.000 × 1.500 mm, peso máximo de pieza: 1.500 kg
• Paquete de corte completo con extracción filtrada
• Servicio disponible: instalación, puesta en marcha y mantenimiento

Control

• Control CNC FSCUT8000 sobre bus EtherCAT, desarrollado para láseres de fibra de alta potencia (>8 kW)
• Interfaz de usuario con funciones industriales y optimización de procesos
• HypCut CAM para nesting, planificación y programación de producción

Cabezal de corte

• Cabezal inteligente BLT 6, diseñado para aplicaciones de alta potencia (hasta 40 kW)
• Recorrido óptico optimizado y doble captador de polvo para estabilidad de corte y mantenimiento sencillo
• Funciones Smart-Piercing y Auto-Recut para corte asistido por aire/N2
• Diseño tipo cajón para sustitución rápida de lentes y protectores; monitorización de protección óptica incluida

Control de altura

• Sensor capacitivo con integración Ethernet: detección de altura, perforado segmentado, detección de bordes y supresión de vibraciones
• Función anti-colisión para reducir riesgos por vuelco en producción

Fuente láser

• Láseres de fibra multimódulo CW (serie Raycus HP) con alto rendimiento electro-óptico y calidad de haz fiable
• Diseño con bajo mantenimiento para reducir costes operativos

Especificaciones técnicas
Área de trabajo
Dimensiones mesa: 3.000 mm × 1.500 mm
Peso máximo de la pieza: 1.500 kg

Recorridos
Recorrido eje X: 1.550 mm
Recorrido eje Y: 3.050 mm
Recorrido eje Z: 370 mm

Avance rápido
Avance rápido X/Y: 200 m/min
Avance rápido Z: 35 m/min
Tiempo de cambio de mesa (naveta): 18–20 s

Precisiones
Precisión de posicionamiento: 0,03 mm/m
Repetibilidad: 0,03 mm/m

Láser
Potencia láser fibra: 30.000 W
Longitud de onda: 1,08 ± 0,5% µm
Alimentación: AC 380V ± 10%
Capacidades de corte indicativas: acero estructural 50 mm; acero inoxidable 40 mm; aluminio 30 mm

Potencias de accionamiento
Potencia X: 2,9 kW
Potencia Y: 1,3 kW
Potencia Z: 0,75 kW

Dimensiones y peso
Dimensiones (L×A×H): 9,54 m × 3,6 m × 2,58 m
Peso aprox.: 8.800 kg

Características / datos técnicos

• Modelo: ACE Laser PRO 3015 30R
• CNC estándar: FSCUT8000 (EtherCAT); CAM: HypCut; nesting soportado
• Cabezal BLT6 inteligente, Smart-Piercing, Auto-Recut, control capacitivo de altura, anti-colisión
• Paquete de corte completo disponible con extracción filtrada
