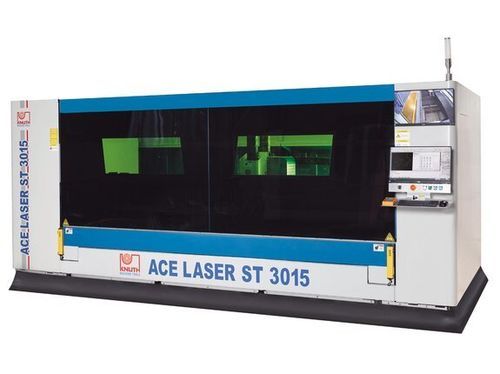

Máquina de corte láser de fibra ACE.ST 3015 3.0R

para metalde chapaCNC

Descripción general
La ACE.Laser ST 3015 3.0R es una máquina industrial de corte por láser compacta para chapas de gran formato, con área de trabajo 3000×1500 mm y láser de fibra de 3.000 W. Se suministra con extracción filtrada y mesa extraíble motorizada para una carga/descarga eficiente.

Puntos destacados

• Área de trabajo 3000×1500 mm; potencia láser configurable
• Mesa extraíble motorizada para carga/descarga rápida
• Paquete de corte completo con extracción por vacío y filtro
• Soporte de configuración, puesta en marcha y mantenimiento

Área de trabajo
Dimensiones mesa: 3.000 mm x 1.500 mm; Peso máx. pieza (mesa extraíble): 1.000 kg

Recorridos
Recorrido X: 1.530 mm; Recorrido Y: 3.050 mm; Recorrido Z: 100 mm

Alimentación rápida
Velocidad rápida X/Y: 80 m/min; Z: 40 m/min

Precisión
Precisión de posicionamiento: 0,03 mm/m; Repetibilidad: 0,03 mm/m

Láser
Láser de fibra nominal: 3.000 W; Longitud de onda ≈ 1,08 µm; Potencia rayo máx.: 3.000 W; Consumo: 6,5 kW; Capacidades típicas: acero 18 mm, inox 8 mm, aluminio 6 mm

Capacidad de accionamiento
X: 1,7 kW; Y: 2,4 kW; Z: 0,4 kW

Dimensiones y peso
Dimensiones (L×A×H): 4,75 m x 2,26 m x 2,1 m; Peso: 5.300 kg

Detalles del producto

• Mesa extraíble montada sobre mecanismo robusto; soporta hasta 1.000 kg extendida
• Pórtico resistente a la torsión accionado de forma síncrona en ambos lados
• Bastidor soldado y tratado térmicamente para eliminación de tensiones y repetibilidad
• Guías lineales y accionamientos piñón-cremallera para precisión y bajo mantenimiento
• Carenado cerrado con ventana de seguridad y mando portátil para puesta a punto

Control

• CNC de alto rendimiento con pantalla grande e interfaz intuitiva
• Monitor adicional y cámaras integradas para supervisión; acceso Ethernet para diagnóstico
• Válvulas proporcionales para regulación de presión de gases de corte

Software de anidado

• CypCut: soporta Ai, DXF, PLT, LXD
• Base de datos tecnológica con parámetros y ciclos predefinidos
• Anidado automático para optimizar material

Cabezal de corte

• Hasta 4 kW: cabezal RayTools; 6 kW: BOCI BLT
• Protección anti-colisión, posicionamiento automático del foco y control de altura
• Ajuste continuo del foco durante la ejecución

Fuente láser

• Fuentes Raycus: alta eficiencia electro-óptica y buena calidad de haz
• Diseño de bajo mantenimiento y refrigeración por agua para estabilidad térmica

Escape y filtrado

• Escape de vacío filtrado dimensionado según potencia
• Eliminación eficiente de partículas y humos para proteger operarios y calidad

Equipo estándar

• Sistema CNC FSCUT2000 con control remoto y 2 cámaras
• Software CypCut
• Cabezal autofocus (según versión), sistema de extracción y refrigeración por agua
• Manual de operación

Opcionales

• Secadores frigoríficos de aire comprimido, reductores de presión para O2/N2, opciones avanzadas de extracción

caractéristiques / spécifications techniques

• Modelo: ACE.Laser ST 3015 3.0R
• Área de trabajo: 3.000×1.500 mm
• Peso máx. pieza: 1.000 kg
• Recorridos X/Y/Z: 1.530 / 3.050 / 100 mm
• Velocidad rápida X/Y: 80 m/min; Z: 40 m/min
• Precisión / Repetibilidad: 0,03 mm/m
• Láser fibra: 3.000 W; Consumo: 6,5 kW
• Capacidades de corte: acero 18 mm; inox 8 mm; aluminio 6 mm
• Dimensiones (L×A×H): 4,75 m x 2,26 m x 2,1 m; Peso: 5.300 kg
