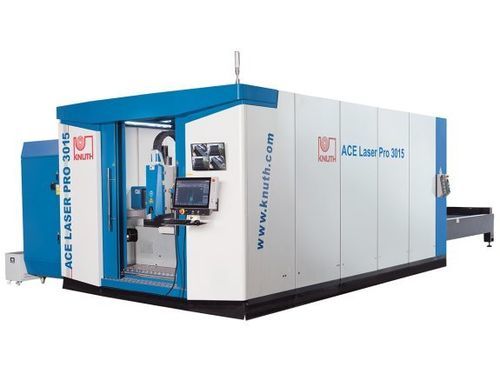

Máquina de corte láser de fibra ACE Laser PRO 3015 12R

para metalde chapaCNC

Descripción general
El ACE Laser PRO 3015 12R es una máquina de corte por láser de fibra de alta potencia diseñada para producción industrial. Ofrece precisión, alto rendimiento y estabilidad a largo plazo, apta tanto para piezas unitarias complejas como para series de gran volumen en electrónica, aeroespacial y automoción.

Puntos destacados

• Potencias láser disponibles de 12 kW a 30 kW (opciones hasta 40 kW)
• Estructura soldada y tratada térmicamente para mantener la precisión
• Paquete de corte completo con extracción filtrada y mesa shuttle automática
• Servicio KNUTH: instalación, puesta en marcha y mantenimiento

Área de trabajo
Dimensiones mesa: 3.000 mm × 1.500 mm
Peso máximo de pieza: 1.500 kg
Aceleraciones de ejes X / Y / Z: 15 m/s² / 15 m/s² / 15 m/s²

Recorridos
Recorrido eje X: 1.550 mm
Recorrido eje Y: 3.050 mm
Recorrido eje Z: 370 mm

Avance rápido
Avance rápido X / Y: 200 m/min
Avance rápido Z: 35 m/min
Tiempo de cambio de mesa: 18–20 s

Precisión
Precisión de posicionamiento: 0,03 mm/m
Repetibilidad: 0,03 mm/m

Láser
Láser de fibra (estándar): 12.000 W
Longitud de onda: ≈1,08 µm
Potencia máxima de haz: 12.000 W
Tensión de alimentación: AC 380 V ± 10 %
Capacidades de corte típicas: acero estructural 30 mm, acero inoxidable 25 mm, aluminio 18 mm

Capacidad de accionamiento
Potencia de accionamiento X: 2,9 kW
Potencia de accionamiento Y: 1,3 kW
Potencia de accionamiento Z: 0,75 kW

Dimensiones y peso
Dimensiones (L × A × H): 9,54 m × 3,6 m × 2,58 m
Peso máquina: 8.800 kg

Control

• Control CNC FSCUT8000 basado en EtherCAT, optimizado para láseres de fibra de alta potencia
• Interfaz orientada a la producción y fácil de usar
• HypCut CAD/CAM para anidado, planificación y programación
• Soporte CypNest opcional para flujos de trabajo de anidado automatizados

Cabezal de corte

• Cabezal autofocus BLT 6 para aplicaciones de alta potencia (hasta 40 kW)
• Recorrido de haz optimizado y lentes con doble protección contra polvo
• Funciones Smart-Piercing y Auto-Recut para corte asistido con aire/N2
• Sensor en tiempo real para recorte automático de secciones no cortadas
• Control de perforado para inicio inmediato del corte tras perforación
• Corte sin escoria mediante monitorización del haz
• Diseño tipo cajón para reemplazo rápido de lentes/protectores y monitorización anti-contaminación

Control de altura

• Detección capacitiva de altura con perforado segmentado, detección de borde y supresión de vibraciones vía Ethernet
• Función anti-colisión avanzada para prevenir daños por inclinación

Fuente láser

• Lasers de fibra CW multi-módulo serie HP (Raycus) con alta eficiencia electro-óptica y calidad de haz
• Diseño sin mantenimiento para reducir costes operativos

Equipo estándar
Sistema completo con CNC FSCUT8000, HypCut CAD/CAM y soporte CypNest; láser de fibra Raycus; cabezal BLT 6 autofocus; extracción filtrada; mesa shuttle automática; lubricación centralizada; unidad de refrigeración; válvulas proporcionales.

Especificaciones técnicas

• Modelo: ACE Laser PRO 3015 12R
• Marca: KNUTH
• Mesa: 3.000 mm × 1.500 mm
• Peso máximo de pieza: 1.500 kg
• Recorridos (X / Y / Z): 1.550 mm / 3.050 mm / 370 mm
• Avance rápido (X / Y / Z): 200 m/min / 200 m/min / 35 m/min
• Tiempo de cambio mesa: 18–20 s
• Precisión / Repetibilidad: 0,03 mm/m
• Láser: Fibra 12.000 W (configurable hasta 30–40 kW)
• Capacidades de corte: acero 30 mm, inoxidable 25 mm, aluminio 18 mm
• Tensión: AC 380 V ± 10 %
• Dimensiones máquina (L × A × H): 9,54 m × 3,6 m × 2,58 m
• Peso máquina: 8.800 kg
• Potencias de accionamiento (X / Y / Z): 2,9 kW / 1,3 kW / 0,75 kW
