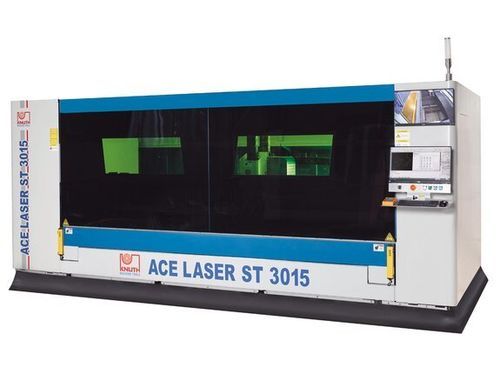

Máquina de corte láser de fibra ACE.ST 3015 2.0R

para aluminiopara aceropara acero inoxidable

Descripción del producto
La serie ACE.Laser ST agrupa sistemas industriales de corte láser de fibra diseñados para procesar grandes chapas en un espacio de planta reducido. La configuración de serie incluye el paquete de corte completo con escape por vacío filtrado. La mesa retráctil motorizada permite una carga y descarga rápidas minimizando la ocupación de espacio. Adecuada para piezas unitarias complejas y para producción en serie en electrónica, aeroespacial y automoción.

Aspectos destacados

• Diseño industrial compacto con alta calidad de haz
• Mesa de corte extraíble motorizada para manipulación eficiente
• Paquete de corte completo con extracción filtrada a medida
• Servicio KNUTH: instalación, puesta en marcha y mantenimiento

Detalles del producto

• Gran área de trabajo 3000 x 1500 mm optimizada para el aprovechamiento de chapa y el espacio
• La mesa extraíble sale del recinto de la máquina para una carga/descarga segura y rápida
• Mecanismo extraíble soporta hasta 1.000 kg en posición totalmente extendida
• Portal torsion-resistant accionado de forma síncrona en ambos lados para movimiento estable
• Cumple las tolerancias de perpendicularidad y escuadrado según DIN EN ISO 9013-1
• Bastidor soldado tratado térmicamente para bajar tensiones residuales y asegurar repetitibilidad
• Guías lineales de precisión y cremallera y piñón de alta precisión en X e Y para altas velocidades y posicionamiento fiable
• Servomotores potentes para alta dinámica, calidad de contorno y productividad
• Equipo totalmente encapsulado con ventana de vidrio de seguridad para protección y observación
• Control manual incluido para puesta en marcha ágil

Control

• Sistema CNC de alto rendimiento con pantalla grande e interfaz intuitiva
• Visualización central de funciones y tiempo de formación reducido
• Monitor adicional para supervisión del cargado y corte mediante cámaras integradas
• Acceso remoto para diagnóstico y mantenimiento vía Ethernet
• Válvulas proporcionales para control de presión de gas durante el corte (ajustable desde la unidad de control)

Software de anidamiento

• CypCut: software de anidado y corte compatible con Ai, DXF, PLT, LXD
• Base de datos tecnológica con parámetros de corte y ciclos predefinidos para varios metales
• Anidado automático para optimizar el uso del material y ajustes configurables por el usuario

Cabeza de corte

• Modelos hasta 4 kW con cabezal RayTools; versiones de 6 kW con cabezal BOCI BLT
• Protección contra colisiones integrada, posicionamiento automático del foco y control de altura
• Ajuste continuo del foco según las condiciones del material durante la ejecución
• Diseño de bajo mantenimiento para intervenciones rápidas

Fuente láser

• Láseres de fibra Raycus con alta eficiencia electro-óptica y calidad de haz estable
• Fuente duradera sin mantenimiento para reducir costes operativos
• Sistema de refrigeración por agua para estabilidad térmica y protección de componentes

Escape por vacío

• Extracción filtrada potente dimensionada según la potencia del láser
• Eliminación eficiente de partículas y humos para proteger la salud del operario, la calidad del producto y la vida útil de la máquina

Características / especificaciones técnicas

• Área de trabajo - Dimensiones mesa: 3.000 mm x 1.500 mm; Peso máximo pieza: 1.000 kg
• Recorridos - Eje X: 1.530 mm; Eje Y: 3.050 mm; Eje Z: 100 mm
• Avances rápidos - X/Y: 80 m/min; Z: 40 m/min
• Precisión - Precisión de posicionamiento: 0,03 mm/m; Repetibilidad: 0,03 mm/m
• Láser - Láser de fibra: 2.000 W; Longitud de onda: 1,08 ± 10% µm; Potencia absorbida: 6,5 kW; Capacidad de corte: acero 16 mm; inoxidable 6 mm; aluminio 5 mm
• Potencia de accionamiento - Eje X: 1,7 kW; Eje Y: 2,4 kW; Eje Z: 0,4 kW
• Dimensiones y peso - Dimensiones (L x A x H): 4,75 m x 2,26 m x 2,1 m; Peso: 5.300 kg
