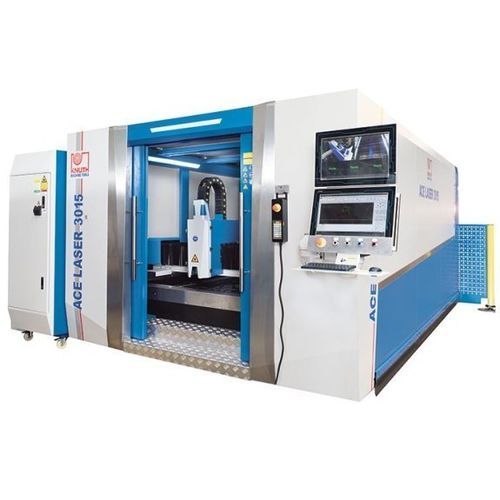

Máquina de corte láser de fibra ACE Laser 4020 3.0 R

para metalde chapaCNC

Descripción
La serie ACE Laser ofrece un sistema de corte láser industrial optimizado para el mecanizado de placas, desde la fabricación de piezas unitarias hasta la producción en serie en sectores como electrónica, aeroespacial y automoción. La arquitectura de la máquina y el equipamiento estándar permiten operación continua, control de proceso y calidad de pieza repetible.

Puntos destacados

• Construcción portal con accionamientos bilaterales y áreas de trabajo configurables hasta 6.000 x 2.000 mm
• Mesa lanzadera automática para carga/descarga durante el corte, reduciendo tiempos de inactividad
• Cubierta cerrada con extracción y filtración, ventanas de vidrio de seguridad para observación
• Cabezal RayTools con enfoque motorizado, protección contra colisiones y transmisión por fibra
• Láser de fibra Raycus (ytterbium) disponible de 1.000 a 6.000 W (3.000 W en este modelo)
• Accionamientos por cremallera y servomotores para posicionamiento repetible

Detalles del producto

• Diseño tipo portal para mejor dinámica y manipulación de grandes formatos
• Portal eje Y en fundición de aluminio para menor masa y alta rigidez
• Tratamiento térmico del bastidor soldado para eliminar tensiones y mantener la alineación
• Guías lineales de bajo mantenimiento diseñadas para altas velocidades de corte
• Transmisiones cremallera‑piñón de alta precisión en X/Y para estabilidad de posicionamiento
• Colector de polvo y unidad de filtración integrados como equipo estándar

Control y software

• Interfaz de usuario optimizada para uso en producción
• Base de datos tecnológica con parámetros y ciclos predefinidos para metales comunes
• Compatibilidad CypCut/CNC y herramientas de software para nesting y selección de parámetros de proceso
• Válvulas solenoide y proporcionales controladas desde la unidad de control para regular los gases de corte

Cabezal de corte

• Cabezal RayTools con ajuste de enfoque motorizado, protección contra colisiones y control de altura
• Guía de rayo por fibra óptica flexible, sin mantenimiento
• Opción de cabezales de alto rendimiento (por ejemplo BOCI) en sistemas ≥ 6 kW

Fuentes láser

• Láser de fibra ytterbium (Raycus) 1.000–6.000 W; 3.000 W en el modelo indicado
• Fuente sin mantenimiento diseñada para reducir costes de explotación; potencias superiores bajo demanda

Especificaciones técnicas

• Área de trabajo
  Dimensiones de mesa: 4.000 mm x 2.000 mm
  Peso máximo pieza: 1.500 kg
  Aceleración ejes X/Y: 10 m/s² — Z: 5 m/s²
• Recorridos
  Recorrido X: 2.020 mm
  Recorrido Y: 4.050 mm
  Recorrido Z: 100 mm
• Avance rápido
  Avance rápido: 100 m/min
  Tiempo de cambio de mesa: 12 s – 17 s
• Precisión
  Precisión de posicionamiento: 0,03 mm/m
  Repetibilidad: 0,02 mm/m
• Láser
  Láser de fibra: 3.000 W
  Longitud de onda: 1,08 ± 10% µm
  Potencia máxima: 3.000 W
  Frecuencia de impulso: 50 ~ 5k Hz
  Consumo: 12 kW
  Tensión: AC 380V ± 10%, 50/60Hz, 3xL+N
  Capacidad de corte: acero 18 mm — inoxidable 8 mm — aluminio 6 mm
• Potencias de accionamiento
  X: 1 kW — Y: 1,5 kW — Z: 0,4 kW
• Medidas y peso
  Dimensiones (L x W x H): 10,34 m x 4,28 m x 2,2 m
  Peso: 9.000 kg
