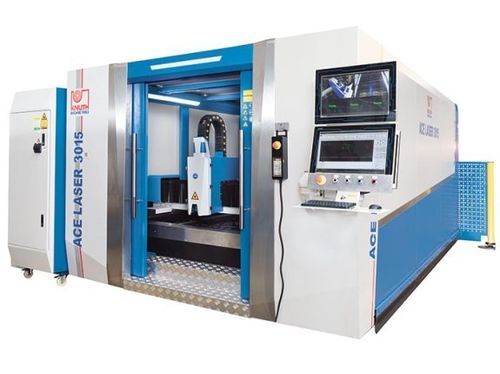

Máquina de corte láser de fibra ACE Laser 3015 4.0 R

para metalde chapaCNC

Resumen
La ACE Laser 3015 4.0 R es una máquina de corte por láser de fibra de tipo pórtico para aplicaciones industriales. Con una mesa de 3.000 x 1.500 mm y una fuente láser de fibra de 4.000 W, es adecuada tanto para piezas unitarias como para producción en serie en sectores como la electrónica, la aeronáutica y la automoción.

Puntos destacados

• Construcción pórtico con accionamientos bilaterales y formatos de mesa amplios (estándar 3.000 x 1.500 mm; opciones hasta 6.000 x 2.000 mm)
• Sistema automático de mesa lanzadera para carga/descarga durante el corte
• Paquete de corte completo con extracción/filtración y consola de gases

Especificaciones técnicas
Área de trabajo
Dimensiones mesa: 3.000 mm x 1.500 mm
Peso máximo de la pieza: 1.000 kg
Aceleración ejes X / Y: 10 m/s²
Aceleración eje Z: 5 m/s²

Recorridos
Recorrido eje X: 1.520 mm
Recorrido eje Y: 3.050 mm
Recorrido eje Z: 100 mm

Alimentación rápida
Avance rápido: 100 m/min
Tiempo de cambio de mesa: 10 s - 15 s

Precisión
Precisión de posicionamiento: 0,03 mm/m
Repetibilidad: 0,02 mm/m

Láser
Potencia láser fibra: 4.000 W
Longitud de onda: 1,08 ± 10% µm
Frecuencia de impulsos: 50 ~ 5.000 Hz
Consumo eléctrico: 16 kW
Alimentación: AC 380V ± 10%, 50/60Hz, 3xL+N
Capacidades de corte: acero estructural 20 mm; acero inoxidable 12 mm; aluminio 8 mm

Potencias de accionamiento
Accionamiento eje X: 1 kW
Accionamiento eje Y: 1,5 kW
Accionamiento eje Z: 0,4 kW

Dimensiones y peso
Dimensiones totales (L x A x H): 9,8 m x 3,7 m x 2,15 m
Peso máquina: 8.000 kg

Detalles del producto

• Portal con eje Y en fundición de aluminio para alta dinámica y rigidez
• Estructura soldada y tratada térmicamente para minimizar tensiones y mantener precisión
• Guías lineales de precisión y accionamientos cremallera-piñón en Y/Z
• Servomotores en todos los ejes para posicionamiento dinámico
• Carcasa cerrada con ventanas de visión y sistemas de bloqueo de seguridad
• Sistema de mesa automática para reducir tiempos de inactividad
• Tolerancias de perpendicularidad según DIN EN ISO 9013-1

Control y software

• Control CNC FSCUT2000 con pantalla grande e interfaz optimizada
• Software CypCut CAD/CAM y de anidado — soporta Ai/DXF/PLT/LXD y biblioteca de materiales
• Base de datos tecnológica con parámetros de corte predefinidos
• Control de presión de gases mediante electroválvulas y válvulas proporcionales
• Opciones de monitorización por cámara y acceso remoto

Cabezal de corte

• Cabezal RayTools con enfoque motorizado, protección contra colisiones y control de altura
• Transmisión del haz por fibra óptica flexible, libre de mantenimiento
• Cabezas de mayor rendimiento (p. ej. BOCI) disponibles para potencias ≥ 6 kW

Fuentes láser

• Fuentes de fibra Ytterbium (Raycus) de 1.000 a 6.000 W; 4.000 W estándar en este modelo
• Fuente de bajo mantenimiento para reducir costes operativos

Equipo estándar

• Sistema CNC completo (FSCUT2000), mando remoto, cámaras y acceso remoto
• Software CypCut de CAD/CAM y anidado
• Cabezal de alta presión con autofoco (RayTools)
• Carcasa protectora con puertas interbloqueadas y ventanas
• Sistema automático de mesa lanzadera
• Unidad de filtración / extracción y lubricación centralizada
• Enfriador de agua para el láser (chiller)
• Consola de gas automática con electroválvulas para O2 y N2
• Manual de operación

Opciones

• Secadores de aire comprimido (refrigerados), reductores de presión de gas y accesorios
• Kits de consumibles para distintos materiales

Características técnicas / resumen

• Área de trabajo: 3.000 x 1.500 mm
• Peso pieza máx.: 1.000 kg
• Potencia láser (fibra): 4.000 W
• Capacidad de corte: acero 20 mm; inox 12 mm; aluminio 8 mm
• Avance rápido: 100 m/min
• Precisión de posicionamiento: 0,03 mm/m; Repetibilidad: 0,02 mm/m
• Dimensiones: 9,8 m x 3,7 m x 2,15 m; Peso: 8.000 kg
• Alimentación: AC 380V ±10%, 50/60Hz, 3xL+N; Consumo: 16 kW
