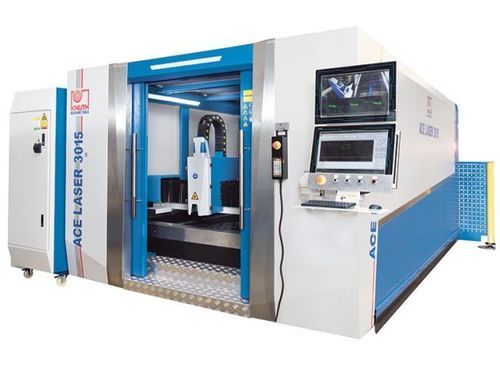

Máquina de corte láser de fibra ACE Laser 6020 3.0 R

para metalde chapaCNC

Descripción
La serie ACE Laser es una solución de corte por láser de fibra diseñada para el mecanizado industrial de placas, que proporciona calidad de pieza precisa, alta productividad y amplias opciones de automatización. El equipamiento estándar y la mesa lanzadera automática permiten flujos de producción eficientes, desde piezas unitarias hasta grandes series en electrónica, aeroespacial y automoción.

Puntos destacados

• Construcción tipo pórtico con accionamientos a ambos lados y amplia área de trabajo
• Sistema de mesa lanzadera automática para carga/descarga durante el corte y reducción de tiempos muertos
• Paquete completo de extracción y filtración; carcasa con cristales de seguridad para supervisión del proceso

Detalles del producto

• Portal del eje Y en fundición de aluminio: bajo peso, alta rigidez y excelente dinámica
• Armazón soldado tratado térmicamente para eliminar tensiones de fabricación y garantizar estabilidad geométrica a largo plazo
• Guías lineales de precisión y transmisión cremallera/piñón de alta precisión en Y/Z para posicionamiento fiable a altas velocidades
• Servomotores potentes en todos los ejes; guía del haz por fibra sin mantenimiento
• Mesa lanzadera automática para minimizar tiempos de inactividad permitiendo intercambio de piezas durante el corte
• Tolerancias de perpendicularidad / cuadratura según DIN EN ISO 9013-1

Control y software

• Control CNC con interfaz optimizada y base tecnológica con parámetros de corte preconfigurados
• Soporte CAD/CAM (CypCut/CypNest): biblioteca de materiales, anidado, compatibilidad Ai/DXF/PLT/LXD y ajuste de potencia en tiempo real
• Acceso Ethernet para diagnóstico y monitorización opcional mediante cámara integrada
• Control de gases mediante electroválvulas y válvulas proporcionales (configurable desde la unidad de control)

Cabezal de corte

• Cabezal RayTools con ajuste de enfoque motorizado, protección contra colisiones y control de altura
• Guía del rayo por fibra flexible sin mantenimiento
• Opción de cabezal BOCI para sistemas de mayor potencia (desde ≈6 kW)

Fuentes láser

• Fuentes de fibra Ytterbium (Raycus) disponibles de 1.000 W a 6.000 W; configuración estándar mostrada: 3.000 W
• Fuente de larga vida y bajo mantenimiento para reducir costes operativos; potencias superiores bajo pedido

Características / especificaciones técnicas

• Modelo: ACE Laser 6020 3.0 R
• Área de trabajo — Dimensiones mesa: 6.000 mm x 2.000 mm; Peso max. pieza: 2.000 kg
• Recorridos — X: 2.020 mm; Y: 6.050 mm; Z: 120 mm
• Avance rápido: 80 m/min; Tiempo de cambio de mesa: 15 s - 20 s
• Precisión de posicionamiento: 0,05 mm/m; Repetibilidad: 0,03 mm/m
• Láser — Láser de fibra: 3.000 W; Longitud de onda: 1,08 ± 10% µm; Potencia consumida: 12 kW; Tensión de alimentación: AC 380V ± 10%, 50/60Hz, 3xL+N
• Capacidades de corte — Acero estructural: 18 mm; Acero inoxidable: 6 mm; Aluminio: 5 mm
• Potencias de accionamiento — X: 2 kW; Y: 2 kW; Z: 0,4 kW
• Dimensiones máquina (L x A x H): 16,3 m x 4,74 m x 2,15 m; Peso: 17.800 kg
