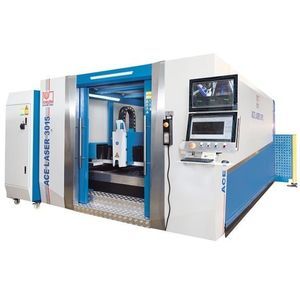

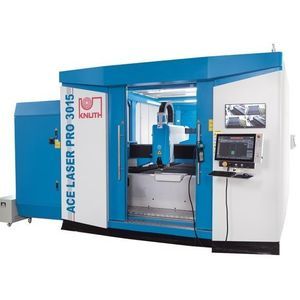

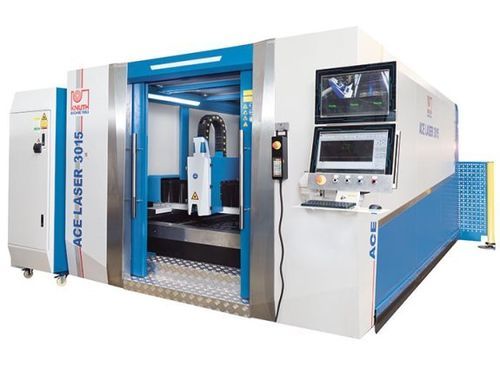

Máquina de corte láser de fibra ACE Laser 3015 3.0 R

para metalde chapaCNC

Descripción
La serie ACE Laser ofrece un sistema de corte láser industrial diseñado para cortes precisos y calidad de pieza constante, desde unidades singulares hasta producciones en serie. Las máquinas están dimensionadas para productividad, seguridad y fiabilidad, con un paquete estándar amplio que facilita la operación eficiente y la versatilidad en industrias como la electrónica, aeronáutica y automoción.

Aspectos destacados

• Construcción tipo pórtico con accionamiento en ambos lados
• Paquete de corte completo con sistema de extracción y filtración
• Servicio KNUTH: puesta en marcha, instalación y mantenimiento

Detalles del producto

• Construcción pórtico con accionamientos a ambos lados; área de trabajo desde 3.000 x 1.500 mm hasta 6.000 x 2.000 mm para adaptarse a los tamaños de placa comunes
• Portal Y en aluminio fundido para baja masa y alta rigidez dinámica
• Bastidor soldado y tratado térmicamente para eliminar tensiones y mantener estabilidad geométrica a largo plazo
• Guías lineales de precisión de bajo mantenimiento diseñadas para altas velocidades de corte
• Accionamientos cremallera-piñón de alta precisión en X e Y para posicionamiento fiable
• Servomotores potentes en todos los ejes para dinamismo y fiabilidad
• Encapsulado de la máquina con ventanas de vidrio de seguridad para protección y supervisión
• Sistema automático de mesa lanzadera que permite carga/descarga durante el corte para minimizar tiempos de inactividad
• Tolerancias de perpendicularidad/cuadratura según DIN EN ISO 9013-1

Control

• Interfaz de control intuitiva optimizada para aplicaciones de corte
• Base de datos tecnológica con parámetros y ciclos preconfigurados para diversos metales
• Software para selección de parámetros y anidado eficiente de trabajos de corte
• Válvulas solenoide y proporcionales para regulación de presiones de gas desde el control

Cabezal de corte

• Cabezal RayTools de alta calidad con ajuste de foco motorizado, protección anti-colisión y control de altura
• Guía de haz por fibra óptica flexible sin mantenimiento para larga vida útil
• Para sistemas de alta potencia (desde aprox. 6 kW) disponible cabezal BOCI de alto rendimiento

Fuentes láser

• Laser de fibra Ytterbium (p.ej. Raycus) disponible típicamente de 1 kW a 6 kW, ofreciendo alta calidad de corte y productividad
• Fuente libre de mantenimiento que reduce costes de operación
• Configuraciones con mayor potencia disponibles bajo pedido

Otras características de serie

• Sistema automático de mesa intercambiable (carga/descarga durante el corte)
• Colector de polvo y unidad de filtración (alta eficiencia de filtrado)
• Lubricación central y refrigeración por agua en circuito cerrado para la fuente láser
• Consola de gas automática con electroválvulas para oxígeno y nitrógeno

Especificaciones técnicas

• Dimensiones mesa: 3.000 mm x 1.500 mm
• Peso máximo de pieza: 1.000 kg
• Aceleración ejes X/Y: 10 m/s²
• Aceleración eje Z: 5 m/s²
• Recorridos X / Y / Z: 1.520 mm / 3.050 mm / 100 mm
• Avance rápido: 100 m/min
• Tiempo de cambio de mesa: 10 s - 15 s
• Precisión de posicionamiento: 0,03 mm/m
• Repetibilidad: 0,02 mm/m
• Láser fibra (estándar): 3.000 W
• Potencia del haz máx.: 3.000 W
• Longitud de onda: 1,08 ± 10% µm
• Frecuencia de pulso: 50 ~ 5k Hz
• Consumo eléctrico: 12 kW
• Alimentación: AC 380V ± 10%, 50/60Hz, 3xL+N
• Capacidad de corte: acero estructural 18 mm; acero inoxidable 8 mm; aluminio 6 mm
• Potencias de accionamiento X/Y/Z: 1 kW / 1,5 kW / 0,4 kW
• Dimensiones (L x A x H): 9,8 m x 3,7 m x 2,15 m
• Peso máquina: 8.000 kg
