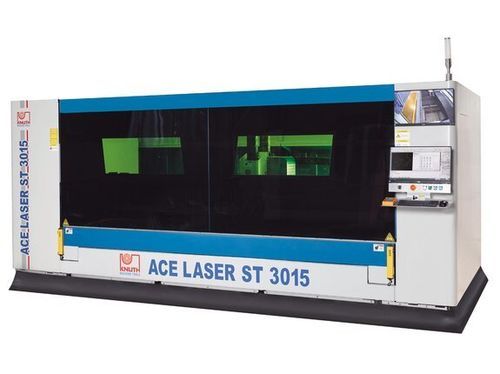

Máquina de corte láser ACE.ST 3015 6.0R

para metalde chapaCNC

Descripción La serie ACE.Laser ST son sistemas de corte láser de fibra diseñados para mecanizar grandes chapas metálicas en un espacio reducido. Todos los componentes están probados en campo y optimizados para el proceso de corte. La máquina se suministra con un paquete completo de corte que incluye extracción por vacío filtrada. La mesa extraíble motorizada permite carga y descarga rápidas minimizando el espacio requerido en planta. ACE.Laser ST es adecuado para corte láser industrial, desde piezas únicas y complejas hasta grandes series en sectores como electrónica, aeroespacial y automoción.

Puntos destacados

• Diseño compacto y elevada calidad del haz
• Mesa de corte retráctil motorizada para carga/descarga rápida
• Paquete de corte completo con sistema de extracción filtrada
• Servicio KNUTH: instalación, puesta en marcha y mantenimiento

Área de trabajo Dimensiones mesa: 3.000 mm x 1.500 mm
Peso pieza (máx.): 1.000 kg

Recorridos Recorrido eje X: 1.530 mm
Recorrido eje Y: 3.050 mm
Recorrido eje Z: 100 mm

Alimentación rápida Alimentación rápida Ejes X-/Y: 80 m/min
Alimentación rápida Eje Z: 40 m/min

Precisión Precisión de posicionamiento: 0,03 mm/m
Repetibilidad: 0,03 mm/m

Láser Potencia láser fibra: 6.000 W
Longitud de onda: 1,08 ± 10% µm
Potencia de haz máx.: 6.000 W
Consumo eléctrico: 6,5 kW
Capacidades de corte – acero estructural: 22 mm; acero inoxidable: 14 mm; aluminio: 12 mm

Potencias de accionamiento Drive eje X: 1,7 kW
Drive eje Y: 2,4 kW
Drive eje Z: 0,4 kW

Medidas y pesos Dimensiones (L x A x H): 4,75 m x 2,26 m x 2,1 m
Peso: 5.350 kg

Detalles del producto

• Amplia área de trabajo 3000 x 1500 mm; fuentes de fibra disponibles hasta 6000 W
• Mesa extraíble para carga/descarga rápida fuera de la carcasa
• Mecanismo extraíble resistente soporta hasta 1.000 kg en posición extendida
• Pórtico resistente a torsión con accionamiento sincronizado en ambos lados
• Cumple tolerancias de perpendicularidad para corte láser según DIN EN ISO 9013-1
• Estructura soldada y tratada térmicamente para eliminar tensiones y asegurar repetibilidad
• Guías lineales de precisión de bajo mantenimiento para altas velocidades de corte
• Engranajes cremallera-piñón de alta precisión en ejes X e Y para posicionamiento fiable
• Servomotores potentes para alta dinámica y ejecución precisa de parámetros
• Sistema totalmente cerrado con ventana de observación para seguridad del operario
• Mando manual incluido para ajustes y puesta en marcha

Control

• Control CNC de alto rendimiento con pantalla grande e interfaz intuitiva
• Visualización centralizada de funciones y corta curva de aprendizaje
• Monitor adicional y cámaras integradas para supervisión
• Acceso remoto por Ethernet para diagnóstico y mantenimiento
• Válvulas proporcionales para regular presiones de gas durante el corte

Software de anidado

• CypCut: software de anidado y corte compatible con Ai, DXF, PLT, LXD
• Base de datos tecnológica con parámetros de corte y ciclos predefinidos
• Anidado automático para optimizar uso del material y ahorrar tiempo

Cabezal de corte

• Modelos hasta 4 kW: cabezal RayTools; modelo 6 kW: BOCI BLT
• Protección anti-colisión integrada, autofoco y control de altura
• Ajuste continuo del foco según condiciones del material
• Diseño de bajo mantenimiento

Fuente láser

• Lasers de fibra Raycus: alta eficiencia electro-óptica y buena calidad de haz
• Construcción duradera y sin mantenimiento para reducir costes operativos
• Refrigeración por agua para estabilidad térmica de componentes

Escape y filtrado

• Extracción por vacío filtrada dimensionada según la potencia láser
• Filtrado eficaz de partículas y humos para proteger la salud del operario y la calidad del producto

Especificaciones técnicas

• Dimensiones mesa: 3.000 mm x 1.500 mm
• Peso pieza máx.: 1.000 kg
• Recorridos (X / Y / Z): 1.530 mm / 3.050 mm / 100 mm
• Alimentación rápida X-/Y: 80 m/min; Z: 40 m/min
• Precisión posicionamiento / Repetibilidad: 0,03 mm/m
• Potencia láser fibra: 6.000 W; Longitud de onda: 1,08 ±10% µm
• Consumo eléctrico: 6,5 kW
• Capacidades de corte: acero 22 mm; inox 14 mm; aluminio 12 mm
• Potencias drive (X / Y / Z): 1,7 kW / 2,4 kW / 0,4 kW
• Dimensiones máquina: 4,75 m x 2,26 m x 2,1 m
• Peso: 5.350 kg
