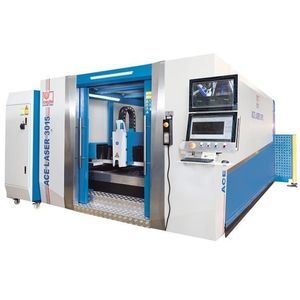

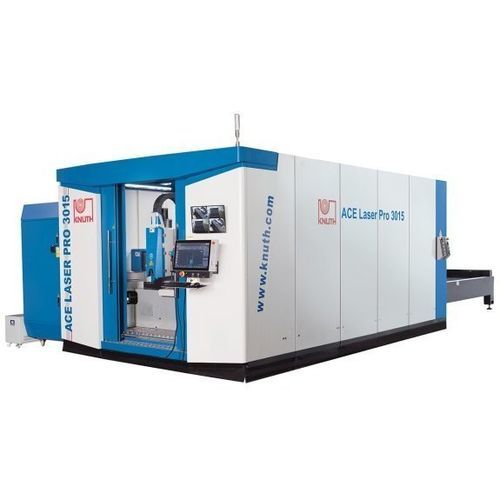

Máquina de corte láser de fibra ACE Laser PRO 4020 30R

para metalde chapapara la industria del automóvil

Presentación
Las máquinas ACE-Laser PRO ofrecen un sistema de corte láser industrial diseñado para productividad, seguridad y calidad de pieza. Adecuadas desde piezas complejas unitarias hasta producciones en serie en electrónica, aeroespacial y automoción.

Puntos destacados

• Fuentes láser fibra de 12–30 kW (configuración mostrada: 30 kW)
• Estructura soldada y tratamiento térmico para estabilidad dimensional
• Paquete completo con extracción filtrada y colector de polvo
• Sistema automático de cambio de mesa para reducir tiempos auxiliares
• Servicio KNUTH: instalación, puesta en marcha y mantenimiento

Área de trabajo
Dimensiones de la mesa: 4.000 mm x 2.000 mm
Peso máximo de la pieza: 2.500 kg
Aceleración ejes X/Y: 15 m/s²
Aceleración eje Z: 15 m/s²

Recorridos
Recorrido eje X: 2.050 mm
Recorrido eje Y: 4.100 mm
Recorrido eje Z: 370 mm

Alimentaciones rápidas
Alimentación rápida X/Y: 180 m/min
Alimentación rápida Z: 35 m/min
Tiempo de cambio de mesa: 20 s - 23 s

Precisión
Precisión de posicionamiento: 0,03 mm/m
Repetibilidad: 0,03 mm/m

Láser
Potencia láser fibra: 30.000 W (CW)
Potencia del rayo máx.: 30.000 W
Tensión de alimentación: AC 380V ± 10%
Capacidad de corte (acero/ inoxidable/ aluminio): 50 / 40 / 30 mm

Capacidad de accionamiento
Potencia eje X: 2,9 kW
Potencia eje Y: 1,3 kW
Potencia eje Z: 0,75 kW

Medidas y pesos
Dimensiones (L x W x H): 11,54 m x 4,1 m x 2,52 m
Peso: 9.288 kg

Control y software

• Control CNC FSCUT8000 sobre EtherCAT, desarrollado para láseres fibra de alta potencia (> 8 kW)
• Interfaz orientada a la producción
• HypCut: software para planificación y programación de producción

Cabezal de corte

• Cabezales BLT 6 inteligentes para potencias hasta 40 kW
• Recorrido óptico y lentes optimizados con doble protección contra polvo
• Funciones Smart-Piercing y Auto-Recut para corte con aire/azoto
• Auto-Recut: sensor en tiempo real detecta zonas no cortadas y recorta automáticamente
• Monitorización de protectores de lente y diseño en cajón para reemplazo rápido

Control de altura y seguridad

• Control capacitivo de altura con piquado segmentado, detección de borde y supresión de vibraciones (comunicación Ethernet)
• Función anti-colisión para evitar vuelcos
• Sistema de corte totalmente cerrado con ventana de vidrio de seguridad para protección del operario

Fuente de láser

• Fuentes fibra multimódulo CW serie HP (p. ej. Raycus) de 4 kW a 40 kW: alta eficiencia electro-óptica y calidad de haz
• Diseño de baja necesidad de mantenimiento para reducir costes operativos

Especificaciones

• Modelo: ACE Laser PRO 4020 30R
• Área de trabajo: 4.000 x 2.000 mm
• Potencia de láser máxima (config.): 30.000 W (fibra)
• Tiempo de cambio de mesa: 20–23 s
• Alimentación rápida X/Y: 180 m/min; Z: 35 m/min
• Precisión / Repetibilidad: 0,03 mm/m
• Capacidad de corte (acero/inox/aluminio): 50 / 40 / 30 mm
• Dimensiones (L×W×H): 11,54 m x 4,1 m x 2,52 m
• Peso aproximado: 9.288 kg
