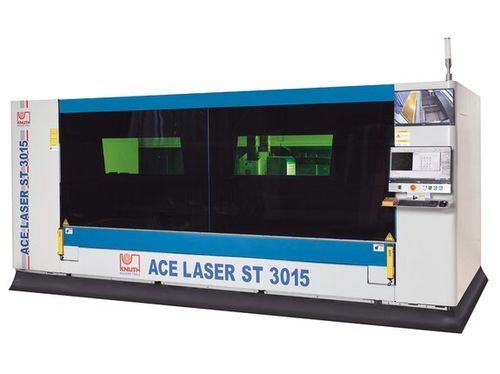

Máquina de corte láser de fibra ACE.ST 3015 1.5R

para metalde chapaCNC

Descripción
La ACE.Laser ST 3015 1.5R es una máquina compacta de corte por láser de fibra diseñada para procesar chapas metálicas de gran formato ocupando poco espacio. Se entrega con paquete de corte completo que incluye extracción filtrada y mesa extraíble motorizada para carga y descarga rápidas. Adecuada para producción unidad y series en sectores exigentes como electrónica, aeroespacial y automoción.

Puntos destacados

• Diseño compacto y excelente calidad del haz
• Mesa de corte retráctil motorizada para facilitar carga/descarga
• Paquete completo de corte con extracción filtrada
• Servicio integral: instalación, puesta en marcha y mantenimiento

Área de trabajo
Dimensiones mesa: 3000 mm x 1500 mm
Peso de la pieza (máx.): 1000 kg

Recorridos
Recorrido eje X: 1530 mm
Recorrido eje Y: 3050 mm
Recorrido eje Z: 100 mm

Alimentación rápida
Alimentación rápida X/Y: 80 m/min
Alimentación rápida Z: 40 m/min

Precisión
Precisión de posicionamiento: 0,03 mm/m
Repetibilidad: 0,03 mm/m

Láser
Láser de fibra (esta configuración): 1500 W
Longitud de onda: 1,08 ± 10% µm
Potencia de haz máx.: 1500 W
Potencia conectada: 5,3 kW
Capacidad de corte acero estructural: 12 mm
Acero inoxidable: 4 mm
Aluminio: 3 mm

Potencia de accionamiento
Potencia eje X: 1,7 kW
Potencia eje Y: 2,4 kW
Potencia eje Z: 0,4 kW

Medidas y pesos
Dimensiones (L x A x H): 4,75 m x 2,26 m x 2,10 m
Peso: 5250 kg

Detalles del producto

• Área de trabajo 3000 x 1500 mm; opciones de fuente de fibra de 1,5 kW a 6 kW en la serie.
• La mesa se puede extraer del cerramiento para operaciones de carga/descarga rápidas.
• Mecanismo de extracción robusto con capacidad hasta 1000 kg en posición extendida.
• Pórtico resistente a la torsión accionado de forma sincronizada en ambos lados.
• Cumple tolerancias de perpendicularidad según DIN EN ISO 9013-1.
• Armazón soldado y tratado térmicamente para eliminar tensiones y garantizar repetibilidad.
• Guías lineales de precisión de bajo mantenimiento para altas velocidades de corte.
• Transmisión piñón-cremallera de alta precisión en ejes X e Y para posicionamiento fiable.
• Servomotores potentes para alta dinámica y calidad de corte.
• Sistema de corte totalmente cerrado con ventana de seguridad para observación.
• Control manual portátil suministrado para ajuste rápido.

Control

• Sistema CNC de alto rendimiento con gran pantalla e interfaz intuitiva.
• Visualización centralizada de funciones para reducir tiempos de formación.
• Monitor adicional para supervisión mediante cámaras integradas.
• Acceso remoto para diagnóstico y mantenimiento vía Ethernet.
• Válvulas proporcionales para regular presiones de gas durante el corte.

Software de anidamiento

• CypCut: software de anidado y corte compatible con Ai, DXF, PLT, LXD.
• Base de datos tecnológica con parámetros de corte y ciclos predefinidos.
• Anidado automático para optimizar material y ahorrar tiempo.

Cabezal de corte

• Modelos hasta 4 kW con cabezal RayTools; versión 6 kW con cabezal BOCI BLT.
• Protección contra colisiones integrada, posicionamiento automático del foco y control de altura.
• Ajuste continuo del foco según condiciones del material durante la ejecución.
• Diseño de bajo mantenimiento para un servicio rápido.

Fuente láser

• Raycus: láseres de fibra con alta eficiencia electro-óptica y buena calidad de haz.
• Fuente sin mantenimiento que reduce costes operativos.
• Refrigeración por agua para estabilidad térmica y protección de componentes.

Escape de vacío

• Extraído filtrado dimensionado según la potencia de la fuente láser incluido de serie.
• Filtrado eficiente de partículas y humos para proteger la salud del operario y prolongar la vida de la máquina.

Especificaciones técnicas

• Dimensiones mesa: 3000 mm x 1500 mm
• Peso pieza (máx.): 1000 kg
• Recorridos X / Y / Z: 1530 mm / 3050 mm / 100 mm
• Alimentación rápida X/Y: 80 m/min; Z: 40 m/min
• Precisión / repetibilidad: 0,03 mm/m
• Fuente fibra: 1500 W (serie hasta 6000 W)
• Potencia conectada: 5,3 kW
• Capacidades de corte (ejemplos): acero 12 mm; inox 4 mm; aluminio 3 mm
• Dimensiones máquina: 4,75 m x 2,26 m x 2,10 m
• Peso máquina: 5250 kg
• Potencias de los accionamientos: X 1,7 kW / Y 2,4 kW / Z 0,4 kW
