Analizador de respuestas en frecuencia UHV-310

de red eléctricapara pruebaportátil

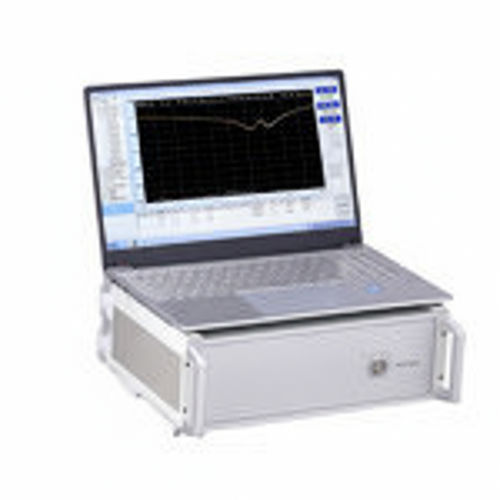

El UHV-310 SFRA es un analizador de respuesta en frecuencia por barrido compuesto por la unidad principal y un ordenador portátil, diseñado para detectar fallos internos en los devanados de transformador mediante análisis FRA con barrido lineal y segmentado hasta 1 MHz.

Introducción del producto

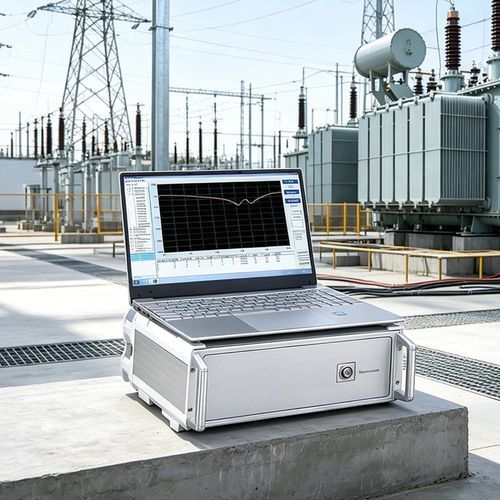

El equipo mide parámetros característicos de los devanados internos del transformador y aplica FRA para identificar con precisión deformación del bobinado, abultamiento, desplazamiento, inclinación, cortocircuitos entre espiras y fallos entre fases. Es adecuado para inspecciones de campo y laboratorio e integra software en portátil con generación automática de informes.

Características técnicas

• Microprocesador de alta velocidad y alta integración para adquisición de datos y control precisos.
• Interfaz USB directa para transferencia de datos por cable al portátil.
• Conectividad inalámbrica Bluetooth para intercambio de datos en operaciones de campo.
• Tecnología DDS avanzada de barrido digital para un diagnóstico preciso de distorsiones, abultamientos, desplazamientos, inclinaciones, cortocircuitos entre vueltas y fallos entre fases.
• Adquisición doble canal 16 bits con medición en dB de alta resolución para mayor precisión de señal.
• Amplitud de salida ajustable por software, amplitud pico hasta 10 V.
• Generación automatizada de informes: el sistema crea informes de prueba en formato Word electrónico.
• Alta repetibilidad de medición: repetibilidad de ensayo en fase superior al 99,5 % para la misma fase del devanado.
• Tratamientos superficiales de PCB para resistencia a la humedad y a gases corrosivos.
• Modos de medida flexibles: soporte de barrido lineal y segmentado, compatible con metodologías técnicas principales.
• Opciones de visualización para ejes de frecuencia lineales y logarítmicos conforme a normas nacionales para informes amplitud-frecuencia.

Parámetros / especificaciones técnicas

• Rango de barrido de frecuencia lineal: (1 kHz) ～ (1 MHz)
• Rango de barrido de frecuencia segmentado: (0,5 kHz) ～ (1 MHz), dividido en tramos:
  • (0,5 kHz) ～ (10 kHz)
  • (10 kHz) ～ (100 kHz)
  • (100 kHz) ～ (500 kHz)
  • (500 kHz) ～ (1000 kHz)
• Rango de amplitud: (-100 dB) ～ (+20 dB)
• Precisión de amplitud: +20 dB ～ -60 dB: ±1 dB; -60 dB ～ -100 dB: ±2 dB
• Precisión de barrido: 0,01 %
• Impedancia de entrada de señal: 1 MΩ
• Impedancia de salida de señal: 50 Ω
• Tasa de repetición de la prueba en fase: 99,5 %
• Dimensiones del equipo: 300 × 340 × 120 mm
• Dimensiones de la caja de embalaje en aleación de aluminio: 310 × 400 × 330 mm
• Peso: 10 kg

Documentación

• Generación automática de informes Word; manual de usuario y certificado de calibración disponibles en PDF a petición.
