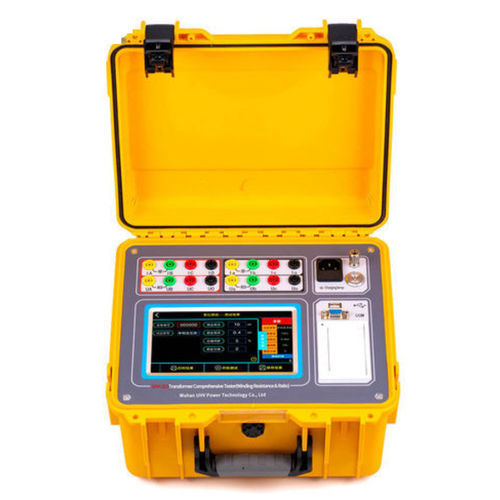

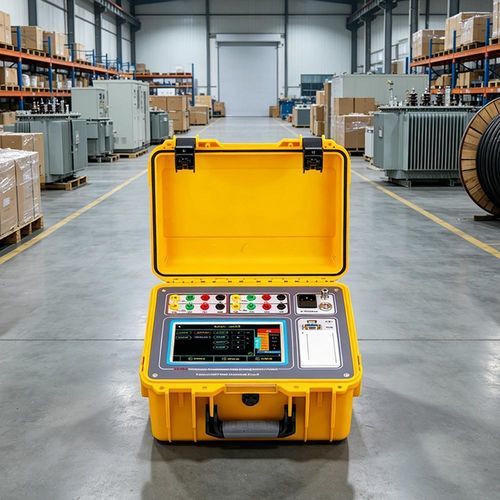

Comprobador de capacidad UHV-323

de potenciaantirrobopara equipos de 1 y 3 fases

Resumen
Una sola conexión permite realizar las pruebas de resistencia de bobinado en CC y de relación de vueltas. Varias interfaces cableadas e inalámbricas facilitan la expansión de funciones y la transferencia de datos. Pantalla industrial de 7 pulgadas con interfaz clara para una interacción operario eficiente.

Parámetros del producto
El sistema combinado para transformadores de distribución (resistencia directa + relación de vueltas + nivel de eficiencia energética) se alimenta mediante una batería de litio integrada de gran capacidad (7,8AH) y puede realizar las tres pruebas in situ.

Parámetros técnicos
Prueba de resistencia directa
Corriente de salida: 20A, 10A, 5A, 1A, 0.1A, ≤10mA
Rango de medida: 20A: 0,5mΩ–100mΩ; 10A: 1,0mΩ–300mΩ; 5A: 10mΩ–1,0Ω; 1A: 200mΩ–6,0Ω; 0,1A: 2,0Ω–60Ω; ≤10mA: 30Ω–50kΩ
Exactitud: ±(lectura × 0,2% + 2 dígitos)

Prueba de relación de vueltas
Rango de medida: 0,9–10000
Precisión: ±(lectura × 0,1% + 2 dígitos) (≤500); ±(lectura × 0,2% + 2 dígitos) (500–3000]; ±(lectura × 0,3% + 2 dígitos) (>3000)
Resolución: 0,9–9,9999: 0,0001; 10–99,999: 0,001; 100–999,99: 0,01; ≥10000: 1

Condiciones de uso y apariencia
Alimentación: Batería de litio integrada 7,8AH; Carga: AC 220V
Temperatura de servicio: -10℃ a 50℃
Humedad relativa: ≤90% (sin condensación)
Peso / Dimensiones: 6,5 kg; 318 × 280 × 204 mm

Características

• Una sola conexión realiza las pruebas de resistencia directa y relación de vueltas, reduciendo tiempos de montaje.
• Modo resistencia directa: pruebas automáticas trifásicas de enrollados Yn, Y y △ y cálculo del desequilibrio trifásico; salida máxima 20A para mediciones de muy baja resistencia en bobinas de BT.
• Modo relación de vueltas: compatible con pruebas en transformadores trifásicos, monofásicos y tipo Z, pruebas PT/CT de relación y polaridad, e incluye función de prueba ciega.
• Interfaces cableadas e inalámbricas para expansión funcional y exportación de datos.
• Sistema embebido Linux y arquitectura dual-core A7+M4 para operación segura y mediciones en tiempo real.
• Pantalla industrial de 7 pulgadas y cargador integrado para trabajo en campo.

Especificaciones técnicas

• Modelo: UHV-323
• Funciones: resistencia directa (winding DC resistance); relación de vueltas (turns ratio); evaluación de eficiencia energética
• Corrientes de salida: 20A, 10A, 5A, 1A, 0.1A, ≤10mA
• Rangos de medida resistencia: 0,5mΩ–50kΩ según rango
• Exactitud resistencia: ±(lectura × 0,2% + 2 dígitos)
• Rango relación de vueltas: 0,9–10000; precisión y resolución según arriba
• Alimentación: Batería de litio integrada 7,8AH; Cargador: AC 220V
• Temperatura de trabajo: -10℃ a 50℃
• Humedad relativa: ≤90% (sin condensación)
• Peso / Dimensiones: 6,5 kg; 318 × 280 × 204 mm
