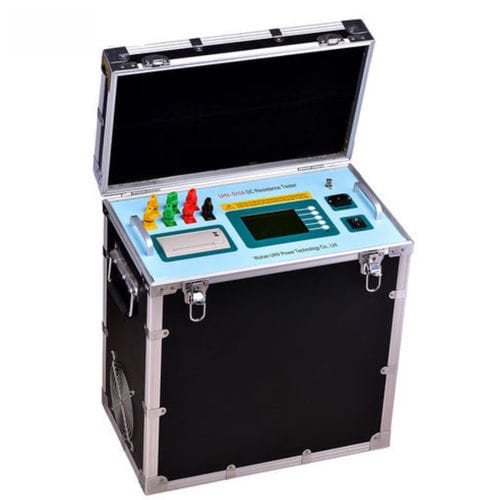

Comprobador antirrobo UHV-S10A

para transformadorpara sistema de alimentaciónportátil

Resumen
El equipo ofrece una alta corriente de salida con selección automática de corriente para una operación sencilla. Integra un circuito de protección fiable y está alojado en una carcasa industrial de plástico ligera para un fácil transporte.

Parámetros del producto
Este comprobador rápido de resistencia CC es un instrumento de última generación diseñado para medir la resistencia CC de transformadores, optimizado para la medida simultánea de los devanados trifásicos en transformadores de gran capacidad. Permite realizar las pruebas de las tres fases en una sola operación, reduciendo el tiempo de medición en campo.

Parámetros técnicos
Corrientes de prueba (monofásico): 1A, 5A, 10A, 20A
Corrientes de prueba (trifásico): 1A, 5A, 10A
Rangos de medida (monofásico): 1A 10mΩ ～ 20Ω; 5A 1mΩ ～ 4Ω; 10A 1mΩ ～ 2Ω; 20A 1mΩ ～ 1Ω
Rangos de medida (trifásico, por fase): 1A 10mΩ ～ 6Ω; 5A 1mΩ ～ 1Ω; 10A 1mΩ ～ 0,6Ω
Precisión de medida: ±(0,2% escala completa ± 2 dígitos)
Resolución máxima: 0,1 mΩ
Capacidad de almacenamiento: 150 grupos
Alimentación: AC 220V ±22V, 50Hz ±2Hz
Condiciones de trabajo: Temperatura ambiente 0°–40°C; Humedad relativa ≤80%

Características

• Medición simultánea de la resistencia CC de los devanados trifásicos del transformador, permitiendo una prueba completa en una única operación.
• Compatible con conmutadores de tomas bajo carga: no requiere descarga antes del ajuste, reduciendo el tiempo de medida a aproximadamente un tercio respecto a las pruebas monofásicas secuenciales.
• Pantalla LCD de gran tamaño con interfaz gráfica clara para una operación intuitiva y ajuste sencillo.
• Impresora de panel integrada y memoria no volátil de gran capacidad para almacenar e imprimir resultados en campo.
• Mediciones estables y rápidas con buena repetibilidad, idóneas para mediciones en sitio de la resistencia CC de transformadores.

Precauciones

• Al medir un transformador regulador de tensión sin carga, espere a que finalice la indicación de descarga antes de conmutar el cambiador de tomas.
• No desmonte el cableado durante la medición.
• Si la barra de progreso de carga y el valor de corriente permanecen detenidos, la resistencia del devanado medido puede superar el rango seleccionado; pulse 'Exit', seleccione otra gama de corriente y vuelva a intentarlo.
• Al reemplazar fusibles o accesorios, utilice piezas del mismo modelo que el instrumento.

Características / especificaciones técnicas

• Modelo: UHV‑S10A
• Funciones: Medición rápida de resistencia CC de devanados de transformador con prueba trifásica simultánea
• Corrientes de prueba (monofásico): 1A, 5A, 10A, 20A
• Corrientes de prueba (trifásico): 1A, 5A, 10A
• Rangos de medida: ver la sección Parámetros técnicos
• Precisión: ±(0,2% escala completa ± 2 dígitos)
• Resolución: 0,1 mΩ
• Almacenamiento de datos: 150 grupos
• Alimentación: AC 220V ±22V, 50Hz ±2Hz
• Condiciones de funcionamiento: 0°–40°C, humedad relativa ≤80%
• Pantalla: LCD gráfica de gran tamaño
• Opciones: Impresora frontal integrada, memoria no volátil de gran capacidad
