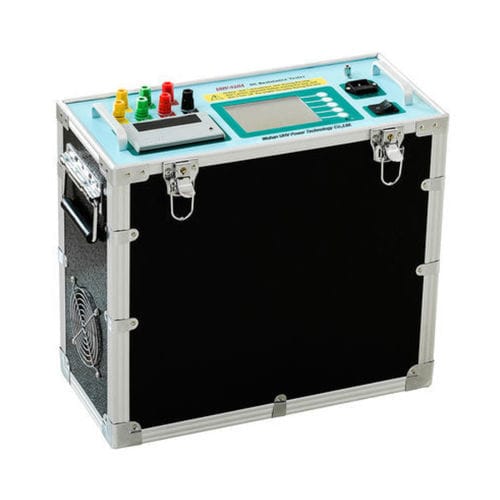

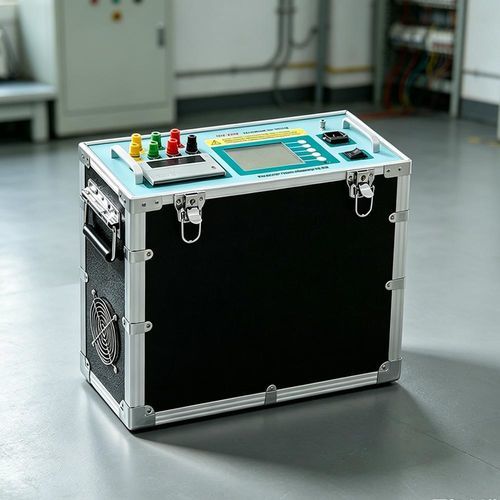

Comprobador antirrobo UHV-S20A

para transformadorpara subestaciónpara sistema de alimentación

Resumen
Permite probar simultáneamente la resistencia CC de los devanados trifásicos del transformador. Equipado con funciones de protección completas y una pantalla LCD con menú en inglés para una operación intuitiva.

Parámetros del producto
El probador de resistencia CC trifásico es un equipo de nueva generación diseñado para medir la resistencia CC de transformadores, optimizado para devanados trifásicos de gran capacidad. Facilita la medición simultánea de las tres fases para reducir el tiempo de prueba y simplificar las operaciones en campo.

Parámetros técnicos

• Modos de medida: Monofásico (bifásico) y Trifásico
• Escalas de corriente (monofásico): 1A, 5A, 10A, 20A, 40A
• Escalas de corriente (trifásico): 1A, 5A, 10A, 20A
• Rango de medida (monofásico por escala): 1A: 10 mΩ–20 Ω; 5A: 1 mΩ–4 Ω; 10A: 1 mΩ–2 Ω; 20A: 1 mΩ–1 Ω; 40A: 1 mΩ–0,5 Ω
• Rango de medida (trifásico, por fase y por escala): 1A: 10 mΩ–6 Ω; 5A: 1 mΩ–1 Ω; 10A: 1 mΩ–0,6 Ω; 20A: 1 mΩ–0,3 Ω
• Resolución máxima: 0,1 mΩ
• Precisión de medida: ±0,2 % (rango completo) ±2 dígitos
• Almacenamiento de datos: 150 grupos
• Alimentación: AC 220V ±22V, 50Hz ±2Hz
• Entorno de trabajo: temperatura 0℃–40℃; humedad relativa ≤80 % RH

Características

• Medición trifásica simultánea que reduce significativamente el tiempo de prueba
• Medición CC rápida y precisa de devanados
• Funciones de protección completas para seguridad en campo
• Diseño compacto y fácil transporte
• Pantalla LCD con menú en inglés para manejo sencillo
• Alta precisión, buena repetibilidad y fuerte inmunidad a interferencias

Características / especificaciones técnicas

• Modelo: UHV-S20A
• Aplicación: medición de resistencia CC de devanados de transformadores (monofásico y trifásico)
• Escalas de corriente seleccionables: hasta 40A (monofásico) y hasta 20A por fase (trifásico)
• Rangos de medida: desde 1 mΩ hasta decenas de ohmios según la escala (ver tabla)
• Resolución: 0,1 mΩ
• Precisión: ±0,2 % (rango completo) ±2 dígitos
• Memoria de datos: 150 grupos
• Alimentación: AC 220V ±22V, 50Hz ±2Hz
• Condiciones de trabajo: 0℃–40℃, ≤80 % RH
• Funciones clave: medición trifásica simultánea, protecciones múltiples, diseño portátil, menú LCD
