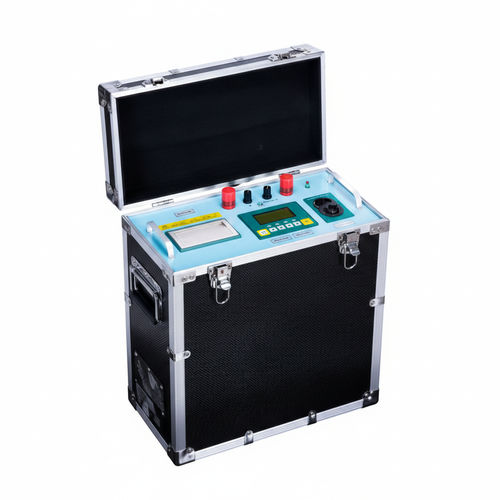

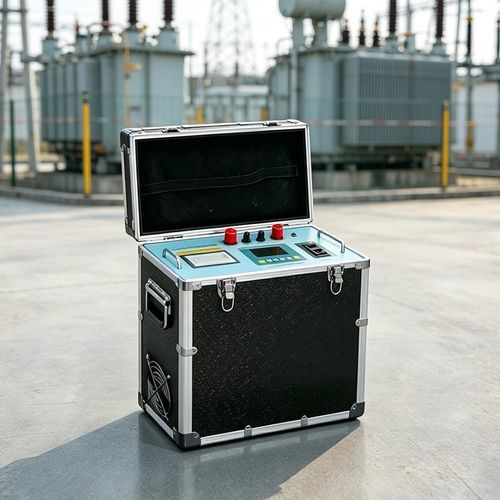

Comprobador para transformador UHV-20A

de alta tensiónde baja resistenciaportátil

El UHV-20A es un probador portátil de resistencia de bobinado en corriente continua diseñado para medir la resistencia CC de bobinados de transformadores y reactores de alta tensión. Proporciona mediciones rápidas y reproducibles e incorpora múltiples protecciones y funciones de descarga para pruebas de aceptación, mantenimiento y ajuste de derivaciones.

Características del producto

• Compacto y portátil: tamaño y peso reducidos para uso in situ.
• Operación sencilla: controles intuitivos para pruebas eficientes.
• Mediciones rápidas y precisas: adquisición de alta velocidad con resultados estables y reproducibles.
• Seguridad mejorada: descarga automática e indicador de descarga, protecciones contra FEM inversa, corte de circuito y pérdida de alimentación.

Transporte y almacenamiento

• Transporte: utilizar cajas de madera y material amortiguador para evitar daños; si no se usan cajas de madera, no apilar los equipos de forma aleatoria — capas máximas permitidas: dos; el panel debe quedar hacia arriba durante el transporte.
• Almacenamiento: mantener el equipo en un lugar seco, limpio y ventilado, libre de gases corrosivos; colocar una almohadilla antihumedad bajo el equipo; evitar el apilamiento aleatorio sin embalaje de madera.

Aplicaciones

• Pruebas de aceptación, mantenimiento y ajuste de tomas de transformadores de potencia y equipos inductivos de alta tensión.

Especificaciones técnicas

• Modelo: UHV-20A
• Corriente de medida: 1 A, 5 A, 10 A, 20 A
• Rango de medida: 1 A: 10 mΩ ~ 20 Ω; 5 A: 1 mΩ ~ 4 Ω; 10 A: 1 mΩ ~ 2 Ω; 20 A: 1 mΩ ~ 1 Ω
• Exactitud: ±0.2% (rango completo)
• Almacenamiento de datos: 255 registros
• Visualización: LCD; visualización de la resistencia: 4 1/2 dígitos
• Resolución máxima: 0,1 mΩ
• Alimentación: AC 220 V ±22 V, 50 Hz ±2 Hz (fusible 5 A)
• Disipación máxima de potencia: 300 W (corriente de prueba: 10 A/hora)
• Entorno de trabajo: temperatura 0 ℃ ～ 40 ℃; humedad relativa ≤ 80% RH
• Dimensiones: 200 × 400 × 280 mm
• Peso: 6 kg (incluye accesorios)
