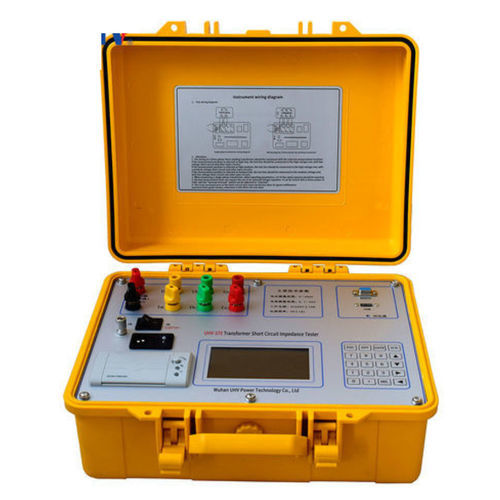

Comprobador de impedancia UHV-370

de tensiónde fasede funcionamiento

Resumen del producto

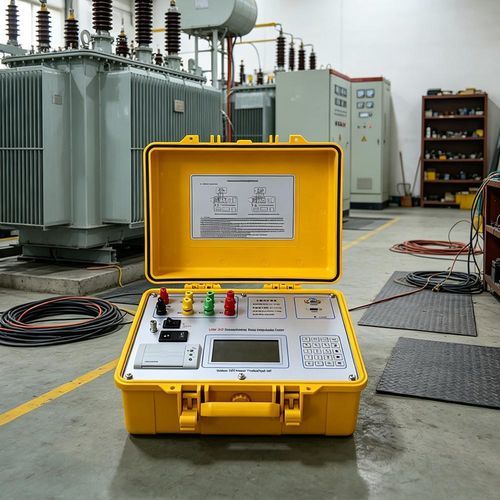

El UHV-370 es un probador portátil de impedancia por cortocircuito para transformadores, diseñado para la detección rápida in situ de deformaciones de bobinado y la medición de impedancia de cortocircuito. Ofrece amplios rangos de medición de tensión y corriente, pantalla táctil de 7,0 pulgadas y reloj de alta precisión integrado para operaciones intuitivas y resultados con sello de tiempo.

Parámetros del producto
El equipo utiliza un método de conexión primaria y no requiere regulador de tensión externo. Después de introducir los parámetros, inicia pruebas trifásicas automáticas y calcula el porcentaje de error de impedancia por fase, proporcionando resultados claros para una evaluación rápida del estado del bobinado.

Parámetros técnicos
Rango de medida de tensión: 5~400 V
Rango de medida de corriente: 0,1~20 A
Precisión de medida: 0,2 d
Alimentación: AC 220 V ±10%
Frecuencia: 50 Hz
Temperatura de funcionamiento: -10 ℃ a 50 ℃
Humedad ambiente: ≤85% RH
Peso neto: 6 kg

Características

• Alimentado por red AC 220 V; suministra corriente automáticamente a los bobinados AB, BC y CA y recoge los datos de fase simultáneamente.
• Prueba trifásica automática con conexión primaria (no requiere conexión inversa de los cables de prueba).
• Soporta pruebas monofásicas y trifásicas con modos de operación manual o automático.
• Ajuste automático de la corriente de salida para adaptarse a los límites de impedancia del objeto bajo prueba.
• Mediciones posibles sin regulador de tensión externo.
• Medición de impedancia de secuencia cero.
• Soporte de medición de inductancia.
• Pantalla táctil de 7,0 pulgadas con guía en pantalla y menú en chino para simplificar la operación.
• Funciones de impresión y almacenamiento; diseño compacto y ligero para uso en campo.

Especificaciones técnicas

• Modelo: UHV-370
• Rango de medida de tensión: 5~400 V
• Rango de medida de corriente: 0,1~20 A
• Precisión de medida: 0,2 d
• Alimentación: AC 220 V ±10%
• Frecuencia: 50 Hz
• Temperatura de funcionamiento: -10 ℃ a 50 ℃
• Humedad ambiente: ≤85% RH
• Peso neto: 6 kg
• Pantalla: táctil de 7,0 pulgadas con guía en pantalla
• Reloj interno de alta precisión para registro temporal de mediciones
• Funciones: pruebas trifásicas automáticas (conexión primaria), pruebas mono/trifásicas, cálculo automático del porcentaje de error de impedancia, medición de impedancia de secuencia cero e inductancia, ajuste automático de corriente, impresión y almacenamiento
• Aplicación: detección rápida in situ de deformaciones del bobinado del transformador y medición de impedancia de cortocircuito
