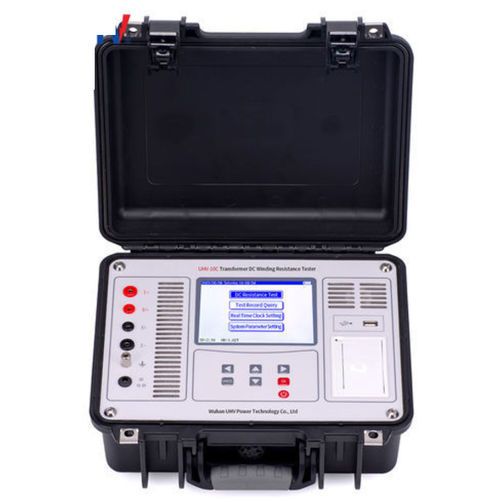

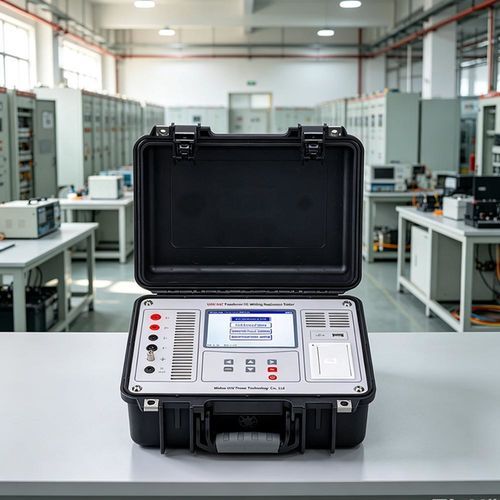

Comprobador de seguridad UHV-10C

antirrobopara devanado del estatorpara dispositivos eléctricos

Resumen
Batería de litio integrada de gran capacidad, diseño compacto y portátil. Alta velocidad de medición y buena precisión. Equipado con función de conversión resistencia‑temperatura (RT).

Parámetros del producto
Este probador de resistencia de bobinado CC para transformadores está concebido para uso en campo y en taller en transformadores, reactores y otros componentes inductivos, así como en muestras resistivas (conductores, contactos de conmutación). Su diseño portátil con batería integrada permite pruebas prolongadas sin necesidad de red eléctrica.

Parámetros técnicos
Prueba de resistencia directa
Escala de corriente | Rango de medida | Escala de corriente | Rango de medida
10 A | 500μΩ ~ 200mΩ | 100 mA | 10Ω ~ 200Ω
5 A | 10mΩ ~ 1Ω | 10 mA | 50Ω ~ 2kΩ
1 A | 100mΩ ~ 20Ω | 1 mA | 500Ω ~ 50kΩ

Índice técnico
Precisión: ±(Reading × 0.2% + 2 digits) | Resolución máxima: 0.1μΩ

Condiciones de uso y apariencia
Alimentación: Batería de litio integrada o cargador externo (entrada del cargador 100 ~ 240 VAC, 50/60 Hz)
Tensión/corriente de carga: 16.8 V / ≤2 A | Tiempo de carga: ≈4 horas | Tiempo de servicio por carga completa: >8 horas
Peso unidad principal: 3,6 kg (excluyendo cables de prueba) | Dimensiones: 325 × 225 × 125 mm
Temperatura de funcionamiento: -10℃ ~ 50℃ | Humedad relativa: ≤90% (sin condensación)

Características

• Doble alimentación: batería interna de litio o cargador AC 220 V adaptativo para uso en campo o taller.
• Salida de corriente seleccionable hasta 10 A (≤10 A / 25 V) con auto‑rango para medidas rápidas y seguras.
• Amplio rango de medición: de 500μΩ a 50 kΩ según la escala seleccionada.
• Conversión resistencia‑temperatura: cálculo RT integrado para valores de resistencia corregidos por temperatura.
• Protecciones completas: detección de back‑EMF, circuito abierto, pérdida de alimentación y sobretemperatura con alarmas.
• Pantalla legible a la luz solar: LCD color industrial de 5,6" para lectura en exteriores.
• Salida de datos y generación de informes: memoria local y exportación por USB; soporta impresora externa.

Precauciones

• Probar el bobinado de regulación de tensión en vacío; no accionar el conmutador de tomas en vacío durante la prueba ni antes de descargar la tensión.
• Durante la prueba o descarga, no retirar las líneas de prueba ni desconectar el interruptor de alimentación.
• Al probar un transformador, los bobinados del lado no medido deben estar en circuito abierto.

Características / especificaciones técnicas

• Modelo: UHV-10C
• Corrientes de prueba: 10 A, 5 A, 1 A, 100 mA, 10 mA, 1 mA
• Rangos de resistencia: 500μΩ ~ 200mΩ; 10mΩ ~ 1Ω; 100mΩ ~ 20Ω; 10Ω ~ 200Ω; 50Ω ~ 2kΩ; 500Ω ~ 50kΩ
• Precisión: ±(Reading × 0.2% + 2 digits)
• Resolución máxima: 0.1μΩ
• Alimentación: Batería integrada de litio o cargador externo (100 ~ 240 VAC, 50/60 Hz)
• Tensión/corriente de carga: 16.8 V / ≤2 A
• Tiempo de carga: ≈4 horas; Tiempo de servicio: >8 horas por carga completa
• Peso (unidad principal): 3,6 kg (sin cables de prueba)
• Dimensiones: 325 × 225 × 125 mm
• Temperatura de funcionamiento: -10℃ ~ 50℃
• Humedad relativa: ≤90% (sin condensación)
