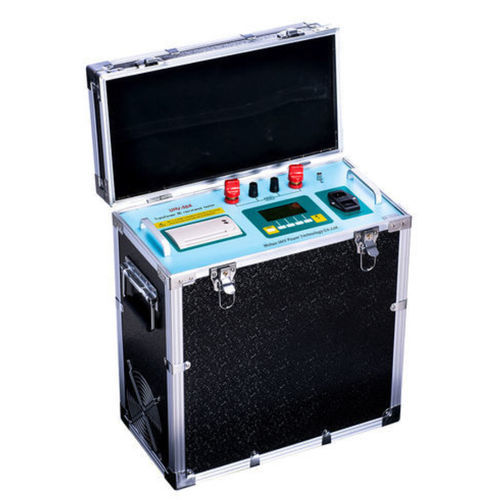

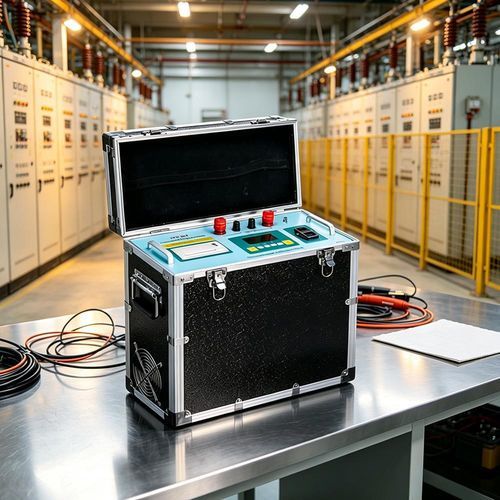

Comprobador antirrobo UHV-50A

de baja resistenciade integridadpara dispositivos eléctricos

Resumen
El probador de resistencia de bobinado CC UHV-50A incorpora un diseño de alimentación actualizado que proporciona rendimiento estable, medición rápida y buena reproducibilidad de datos. Está pensado para medir con precisión la resistencia CC de los bobinados de transformadores y equipos inductivos de alta potencia, en producción, I+D y mantenimiento de campo.

Parámetros técnicos
Corriente de prueba: 2,5 A, 5 A, 10 A, 20 A, 50 A
Rangos de medida: 2,5 A: 10 mΩ – 8 Ω; 5 A: 1 mΩ – 4 Ω; 10 A: 1 mΩ – 2 Ω; 20 A: 1 mΩ – 1 Ω; 50 A: 1 mΩ – 500 mΩ
Precisión de medida: ±0,2 % de la escala completa ±2 dígitos
Almacenamiento de datos: 255 registros
Pantalla: LCD, resistencia mostrada en 4 1/2 dígitos
Resolución máxima: 0,1 μΩ
Alimentación: CA 220 V ±22 V, 50 Hz ±2 Hz (fusible 5 A)
Consumo máximo: 1500 W (a 10 A)
Entorno de trabajo: 0 °C a 40 °C; humedad relativa ≤ 80 %
Dimensiones: 440 × 230 × 490 mm
Peso: 16 kg (con accesorios)

Características

• Diseño compacto y peso reducido para uso en taller y campo.
• Operación por menú en chino con interfaz clara para procedimientos repetibles.
• Medición rápida con resultados estables y precisos.
• Función de descarga automática e indicación de descarga para reducir errores y aumentar la seguridad.

Importancia del instrumento
La medición precisa de la resistencia CC es clave para evaluar la integridad de bobinados, localizar fallos y comprobar la calidad de las conexiones en transformadores y equipos inductivos. El equipo aplica la ley de Ohm: una corriente de prueba controlada y la medición de la tensión permiten calcular la resistencia de forma fiable para labores de mantenimiento y control de calidad.

Área de aplicación
El UHV-50A se emplea en fabricación y ensayo de transformadores, mantenimiento de sistemas eléctricos, producción de equipos eléctricos, laboratorios de I+D y otros ámbitos que requieren medida de baja resistencia (procesos de semiconductores, investigación de materiales, ensayos de impedancia biomédica).

Características / Especificaciones técnicas

• Modelo: UHV-50A
• Corrientes de prueba disponibles: 2,5 A / 5 A / 10 A / 20 A / 50 A
• Rangos de medida típicos por corriente: 2,5 A (10 mΩ–8 Ω), 5 A (1 mΩ–4 Ω), 10 A (1 mΩ–2 Ω), 20 A (1 mΩ–1 Ω), 50 A (1 mΩ–500 mΩ)
• Precisión: ±0,2 % de la escala completa ±2 dígitos
• Almacenamiento: hasta 255 registros
• Pantalla: LCD, 4 1/2 dígitos
• Resolución máxima: 0,1 μΩ
• Alimentación: CA 220 V ±22 V, 50 Hz ±2 Hz (fusible 5 A)
• Consumo máximo: 1500 W (a 10 A)
• Entorno: 0 °C a 40 °C; humedad relativa ≤ 80 %
• Dimensiones: 440 × 230 × 490 mm
• Peso: 16 kg (con accesorios)
