Comprobador de fase UHV-4000

eléctricoantirrobopara transformador

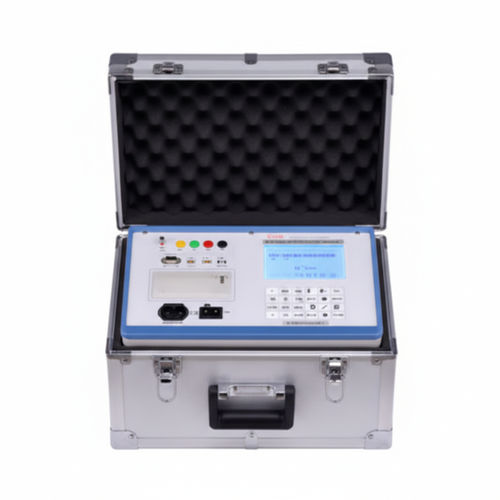

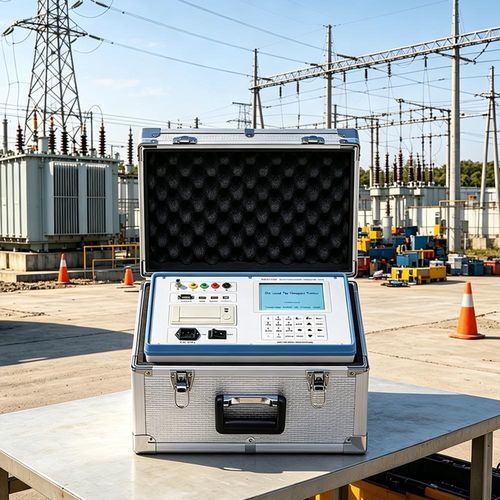

El UHV-4000 es un comprobador portátil de cambiadores de tomas en carga (OLTC) diseñado para la verificación y el análisis en campo de los cambiadores de tomas de transformadores. Mide las formas de onda de transición, el tiempo de transición, la resistencia instantánea de transición y la sincronización trifásica, y presenta resultados claros en formatos gráfico y textual para diagnóstico técnico.

Características principales

• Chasis vertical para portabilidad compacta y fácil transporte en trabajos de campo.
• Pantalla LCD retroiluminada de 5,7" con amplia tolerancia de temperatura para buena visibilidad a la intemperie.
• Ordenador industrial embebido PC-104 para procesamiento rápido y almacenamiento local.
• Fuente de corriente constante de precisión integrada con circuitos de protección completos para mediciones fiables.
• Muestreo de datos de alta velocidad multicanal (6 canales) y presentación de resultados en formatos gráfico y textual.
• Método de entrada T9 integrado para ingreso rápido de nombres de estación, identificadores y símbolos.
• Soporte para unidad USB y sincronización por USB para transferencia y copia de seguridad de datos.
• Estructura de almacenamiento en árbol (por nombre de estación, número y posición de toma) para gestión eficiente de registros.
• Impresora térmica de panel integrada para generación inmediata de informes en sitio.

Características / especificaciones técnicas

• Corriente de salida: ≥1 A, 3 canales
• Canales de muestreo: 6 canales
• Frecuencia de muestreo: 10 kHz/s
• Rango de medición — resistencia de transición: 0.5 Ω – 20 Ω
• Rango de medición — tiempo de transición: ≤250 ms
• Resolución — resistencia: 0.01 Ω
• Resolución — tiempo: 0.1 ms
• Precisión de medida — resistencia de transición: ±(5% + 3 dígitos)
• Precisión de medida — tiempo de transición: ±(0.1% + 1 dígito)
• Almacenamiento: soporte de disco USB; almacenamiento interno: 1 GB
• Dimensiones (unidad principal): 350 mm × 230 mm × 200 mm
• Peso del equipo: 5 kg

Condiciones de uso

• Temperatura ambiental: -10 ℃ – 50 ℃
• Humedad ambiental: ≤85% RH
• Alimentación de trabajo: CA 220 V ±10%
• Frecuencia de alimentación: 50 ±1 Hz
