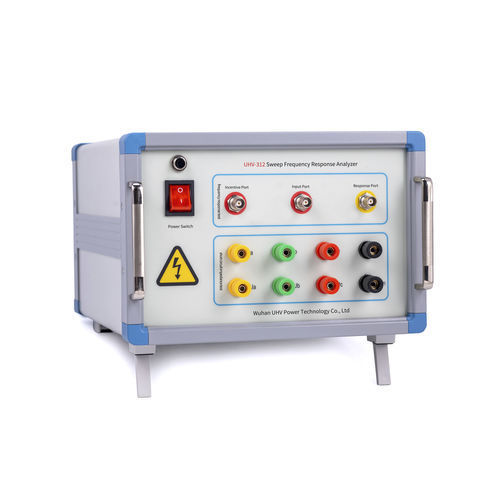

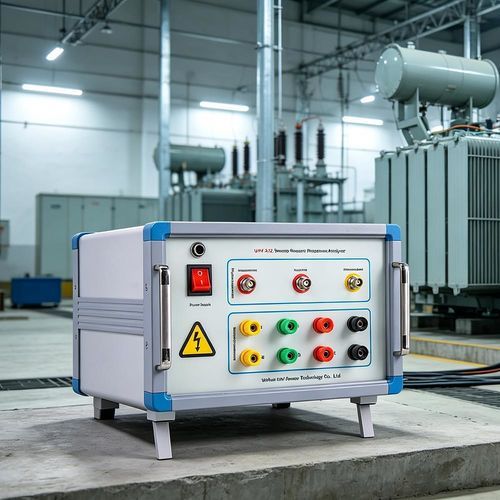

Analizador de respuestas en frecuencia UHV-312

para redes eléctricas trifásicaspara redes eléctricas monofásicaspara prueba

Descripción general
El UHV-312 es un analizador de respuesta en frecuencia por barrido diseñado para pruebas de diagnóstico de los bobinados de transformadores. Soporta métodos de barrido de respuesta en frecuencia y método de impedancia en cortocircuito de baja tensión, almacena resultados en una base de datos e incorpora medición de inductancia. El equipo está pensado para uso en campo y es compatible con plataformas Windows.

Parámetros del producto
El UHV-312 está concebido para transformadores medianos y grandes. Emplea muestreo CA síncrono de alta precisión y procesamiento digital FFT para tensión y corriente, proporcionando mediciones estables y repetibles. Admite medición automática trifásica o medición monofásica con cortocircuito fiable del lado de baja tensión. Tras introducir los parámetros del transformador, el equipo prueba y calcula automáticamente la impedancia y el porcentaje de error por fase. La visualización en tiempo real de las formas de onda de tensión y corriente facilita el diagnóstico en sitio.

Parámetros técnicos

• Velocidad de medida: enrollado monofásico 1–2 minutos
• Tensión de salida (método de impedancia): hasta 20 Vpp (ajuste automático)
• Impedancia de salida: 50 Ω
• Impedancia de entrada: 1 MΩ (canal de respuesta con resistencia de 50 Ω integrada)
• Rango de barrido: 100 Hz – 2 MHz
• Precisión de frecuencia: 0,005 %
• Frecuencia de muestreo: 100 MSPS
• Modo de barrido: lineal o logarítmico; puntos configurables
• Pantalla de curva: curva amplitud–frecuencia; vista de osciloscopio para tensión/corriente
• Rango dinámico de medición: −120 dB a 20 dB
• Rango de tensión (método de impedancia): 0–220 V
• Rango de corriente (método de impedancia): 0–10 A
• Frecuencia de prueba de impedancia: 50 Hz / 60 Hz

Características

• El método de respuesta en frecuencia mide las características del bobinado sin desmontar la cubierta del transformador, permitiendo detectar deformaciones, abultamientos o desplazamientos axiales (apto para transformadores ≥66 kV).
• Medición rápida: 1–2 minutos por bobinado (monofásico).
• Alta precisión de frecuencia (0,005 %) y amplio rango dinámico para análisis detallado.
• Aislamiento de 5000 V para proteger el equipo informático de prueba.
• Función de osciloscopio integrada para monitorización en tiempo real.
• Carga simultánea de hasta 9 curvas con cálculo automático de parámetros y comparación diagnóstica.
• Software de análisis conforme a DL/T911-2016 e IEC60076-18.
• El método de impedancia en cortocircuito opera sin regulador externo y puede aplicar automáticamente tensión a los devanados HV AB/BC/CA, recoger datos sincronizados y calcular los porcentajes de error de impedancia.
• Almacenamiento en base de datos y exportación automática a Word (si Office está instalado) o informes JPG para facilitar la generación de informes.
• Medición de inductancia integrada.
• Interfaz de software intuitiva y operación con una sola tecla para simplificar el trabajo en campo.

Especificaciones técnicas

• Modelo: UHV-312
• Rango de barrido: 100 Hz – 2 MHz
• Precisión de frecuencia: 0,005 %
• Frecuencia de muestreo: 100 MSPS
• Velocidad de medida: enrollado monofásico 1–2 minutos
• Tensión de salida (método de impedancia): hasta 20 Vpp (ajuste automático)
• Impedancia de salida: 50 Ω
• Impedancia de entrada: 1 MΩ (canal de respuesta con 50 Ω de adaptación)
• Modos de barrido: lineal o logarítmico; frecuencia y puntos configurables
• Visualización: curva amplitud–frecuencia y formas de onda tipo osciloscopio
• Rango dinámico: −120 dB a 20 dB
• Rangos de medición de impedancia: tensión 0–220 V, corriente 0–10 A
• Frecuencia de prueba: 50 Hz / 60 Hz
