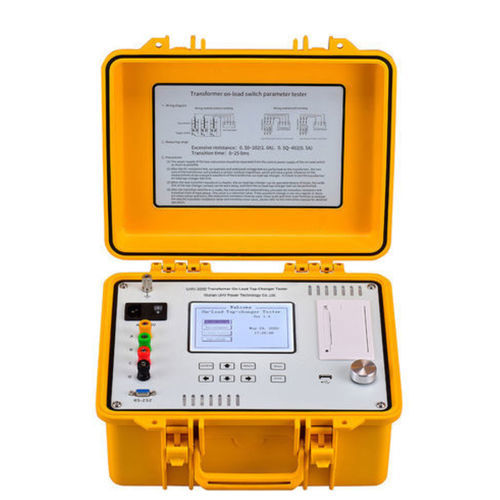

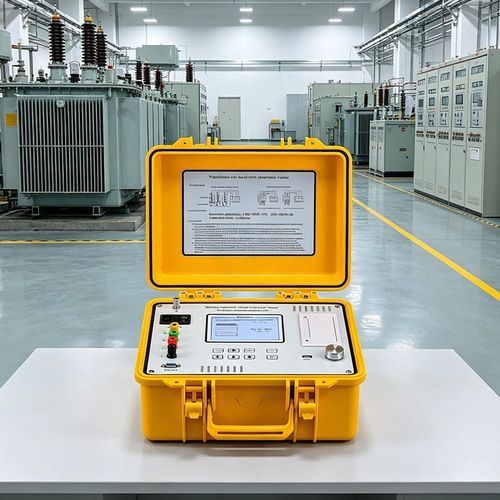

Aparato de medición de campos UHV-3000

de resistenciaeléctricoindustrial

Resumen
El UHV-3000 es un equipo de campo para ensayos de conmutadores en carga (OLTC) de transformadores de potencia. Mide la forma de onda de transición, el tiempo de transición, la resistencia transitoria y verifica la sincronización trifásica. Incorpora salidas de corriente duales, circuito de protección, cálculo automático, pantalla LCD de 5,7" y almacenamiento USB para diagnóstico in situ.

Aplicación
Diseñado para puesta en servicio, mantenimiento rutinario y diagnóstico de fallos de OLTC en subestaciones e instalaciones industriales. Adecuado para verificaciones monofásicas y trifásicas y análisis de formas de onda.

Parámetros técnicos
Corriente de salida: 1,0 A, 0,5 A
Rango de medición resistencia de transición: 0,5 Ω–20 Ω (a 1,0 A); 0,5 Ω–40 Ω (a 0,5 A)
Rango de tiempo de transición: 0–250 ms
Precisión resistencia de transición: ±(5% lectura + 3 dígitos)
Precisión tiempo de transición: ±(0,1% lectura + 3 dígitos)
Temperatura de operación: -10℃–50℃
Humedad relativa: ≤85% RH
Alimentación: AC 220 V ±10%, 50 ±1 Hz
Almacenamiento de datos: USB (U-disk) y almacenamiento local
Dimensiones: 345 × 295 × 175 mm
Peso: 5 kg

Características

• Salidas de corriente duales (1,0 A / 0,5 A) para ampliar el rango de medida.
• Cálculo automático de resistencia y tiempo de transición.
• Circuito de protección completo para operación segura en campo.
• Pantalla LCD de 5,7" para visualización directa de formas de onda y parámetros.
• Almacenamiento en unidad USB para exportar formas de onda y registros.
• Teclado independiente y función de "one-key flying shuttle" para operación rápida.
• Diseño portátil y ligero para uso en campo.

Especificaciones

• Modelo: UHV-3000
• Corriente de salida: 1,0 A, 0,5 A
• Resistencia de transición: 0,5 Ω–20 Ω (1,0 A); 0,5 Ω–40 Ω (0,5 A)
• Tiempo de transición: 0–250 ms
• Precisión: ver parámetros técnicos
• Condiciones de operación: -10℃–50℃; ≤85% RH
• Alimentación: AC 220 V ±10%, 50 ±1 Hz
• Almacenamiento: USB y local
• Dimensiones: 345 × 295 × 175 mm
• Peso: 5 kg
