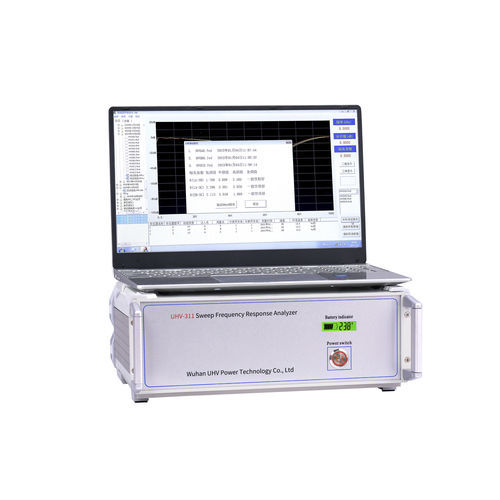

Analizador de respuestas en frecuencia UHV-311

de vigilanciapara vigilancia de máquinapara prueba

Resumen

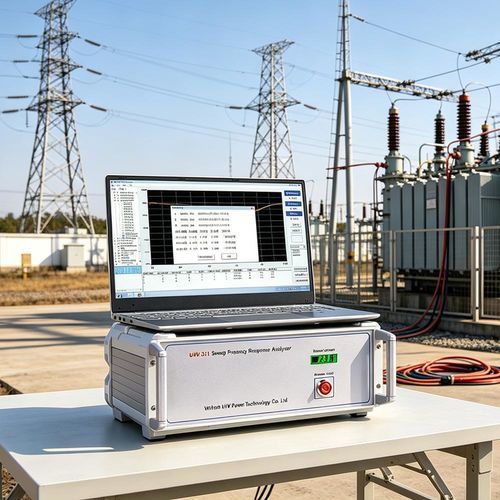

Tecnología principal: barrido de frecuencia digital de alta velocidad basado en DDS. Modos de medición: barrido lineal y barrido segmentado. Arquitectura de control: microprocesador integrado con componentes MIL-spec. Equipo diseñado para realizar FRA (Frequency Response Analysis) en campo y evaluar la integridad de las bobinas del transformador.

Parámetros del producto
Incluye algoritmos FRA internos para medir parámetros característicos de los bobinados con alta resolución, permitiendo detectar deformaciones mecánicas (distorsión, abultamiento, desplazamiento, inclinación) y fallos eléctricos (cortocircuitos entre espiras, contactos entre fases). Procedimiento no invasivo que minimiza las intervenciones y evita el desmontaje del transformador.

Parámetros técnicos
Rango de barrido lineal: 1 kHz – 1 MHz
Rangos de barrido segmentado: 0.5 kHz – 1 kHz; 0.5 kHz – 10 kHz; 10 kHz – 100 kHz; 100 kHz – 500 kHz; 500 kHz – 1000 kHz
Rango de amplitud: -100 dB – +20 dB
Precisión de medición de amplitud: ±1 dB (+20 dB a -60 dB); ±2 dB (-60 dB a -100 dB)
Precisión de barrido: 0.01%
Impedancia de entrada: 1 MΩ
Impedancia de salida: 50 Ω
Repetibilidad de prueba in-phase: 99.5%
Dimensiones del instrumento (L × W × H): 300 × 340 × 120 mm
Dimensiones del estuche (L × W × H): 310 × 400 × 330 mm
Peso: 10 kg

Características

• Núcleo DDS avanzado: barrido digital de alta velocidad para FRA precisa en 0–1 MHz.
• Sistema de adquisición de alta fidelidad: arquitectura SoC con muestreo A/D dual de 16 bits y repetibilidad ≥99.5%.
• Modos de barrido dual: soporta análisis lineal y segmentado conforme a normas nacionales (GB/T 1094.18).
• Protocolo no invasivo: solo requiere desconexión de barra colectora; evita desmontaje del transformador.
• Operación ergonómica en campo: configuración de cables insensible a la medición para seguridad del técnico sobre el tanque.
• Salida conforme a normas: escalado de ejes seleccionable (lineal o logarítmico).
• Control inteligente de señal: salida auto-range software ±10 V con frecuencia de muestreo adaptable.
• Barrido de alta resolución: pasos configurables (0.25 / 0.5 / 1 kHz) para análisis detallado.
• Diagnóstico asistido por IA: comparación histórica de 6 curvas, cálculo automático de parámetros y diagnóstico de deformación de bobinados.
• Generación automática de informes: registro de parámetros ambientales, archivado de datos y generación de informes Word/PDF en color.

Especificaciones técnicas

• Modelo: UHV-311
• Rango barrido lineal: 1 kHz – 1 MHz
• Rangos barrido segmentado: 0.5 kHz – 1 kHz; 0.5 kHz – 10 kHz; 10 kHz – 100 kHz; 100 kHz – 500 kHz; 500 kHz – 1000 kHz
• Rango de amplitud: -100 dB a +20 dB
• Precisión de amplitud: ±1 dB (+20 dB a -60 dB); ±2 dB (-60 dB a -100 dB)
• Precisión de barrido: 0.01%
• Impedancia de entrada: 1 MΩ
• Impedancia de salida: 50 Ω
• Repetibilidad in-phase: 99.5%
• Dimensiones instrumento: 300 × 340 × 120 mm
• Dimensiones estuche: 310 × 400 × 330 mm
• Peso: 10 kg
