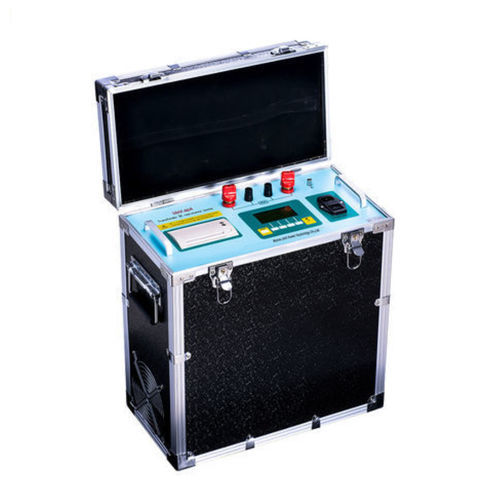

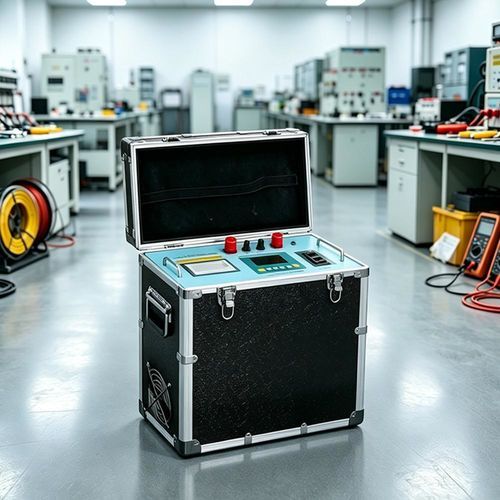

Millióhmetro de transformadores UHV-40A

digitalportátil

Descripción
Comprobador de resistencia de bobinado CC compacto y ligero para bobinas de transformador y equipos inductivos de alta potencia. Operación de menú intuitiva, mediciones rápidas y repetibles con precisión ±0,2% escala completa ±2 dígitos y resolución 0,1 μΩ.

Parámetros del producto
Diseñado para la entrega de transformadores, revisiones y mantenimiento de cambiadores de tomas. Varios valores de corriente de prueba, almacenamiento interno de datos y formato portátil para diagnósticos en campo y taller.

Parámetros técnicos
Corrientes de prueba: 2,5 A, 5 A, 10 A, 20 A, 40 A
Rangos de medida: 2,5 A: 10 mΩ–8 Ω; 5 A: 1 mΩ–4 Ω; 10 A: 1 mΩ–2 Ω; 20 A: 1 mΩ–1 Ω; 40 A: 1 mΩ–500 mΩ
Precisión: ±(0,2% escala completa ±2 dígitos)
Almacenamiento de datos: 255 registros
Pantalla: LCD, visualización de resistencia 4½ dígitos
Resolución: 0,1 μΩ
Alimentación: AC 220 V ±22 V, 50 Hz ±2 Hz (fusible 10 A)
Consumo máximo: 1200 W (a 40 A)
Ambiente de trabajo: 0 °C a 40 °C; humedad relativa ≤ 80 %
Dimensiones: 440 × 230 × 490 mm
Peso: 20 kg (sin accesorios)

Características

• Compacto y ligero para uso en campo y taller.
• Menú claro para operaciones de prueba sencillas.
• Ciclo de medida rápido con lecturas estables y repetibles.
• Funciones de descarga automática e indicación de descarga para reducir errores y aumentar la seguridad.

Precauciones

• Después de medir cargas inductivas, no retirar los cables de prueba de inmediato; espere a la indicación de descarga del equipo para evitar descargas inductivas.
• No conmutar cambiadores de tomas sin carga durante la medición.
• Si se pierde alimentación durante la medición, el equipo iniciará la descarga automática; espere al menos 30 segundos antes de retirar el cableado.
• No cortocircuitar otros devanados no probados a tierra durante la medición, ya que ralentiza la magnetización y alarga el tiempo de estabilización de los datos.
• Comprobar la tensión de alimentación antes de arrancar: AC 220 V ±10% 50 Hz.
• Confirmar que el equipo probado está desenergizado y desconectado de otros circuitos vivos antes de la prueba.
• Asegurar que la carcasa del instrumento esté correctamente conectada a tierra durante las pruebas.
• No colocar objetos no relacionados sobre o alrededor del panel del equipo durante la prueba.
• Al sustituir fusibles o accesorios, usar el mismo modelo especificado para el instrumento.
• Proteger el instrumento contra humedad y aceite.

Características / especificaciones técnicas

• Modelo: UHV-40A
• Corrientes de prueba disponibles: 2,5 A, 5 A, 10 A, 20 A, 40 A
• Rangos de resistencia por corriente: 2,5 A (10 mΩ–8 Ω); 5 A (1 mΩ–4 Ω); 10 A (1 mΩ–2 Ω); 20 A (1 mΩ–1 Ω); 40 A (1 mΩ–500 mΩ)
• Precisión: ±(0,2% escala completa ±2 dígitos)
• Resolución: 0,1 μΩ
• Pantalla: LCD, 4½ dígitos
• Memoria: 255 registros
• Alimentación: AC 220 V ±22 V, 50 Hz ±2 Hz (fusible 10 A)
• Consumo máximo: 1200 W (a 40 A)
• Temperatura de funcionamiento: 0 °C a 40 °C; humedad relativa ≤ 80 %
• Dimensiones: 440 × 230 × 490 mm
• Peso neto: 20 kg (sin accesorios)
