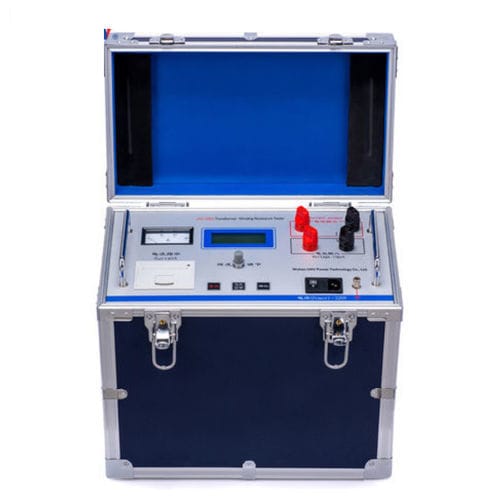

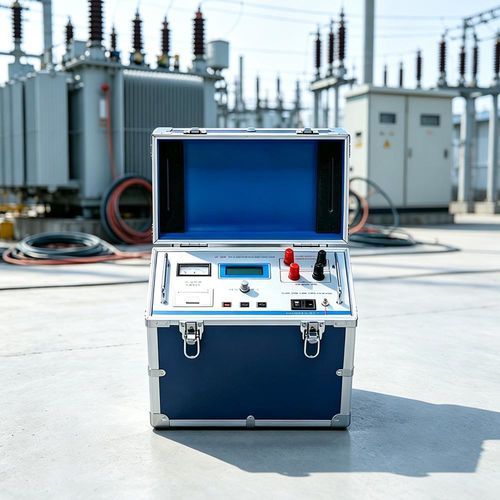

Comprobador DC UHV-100A

antirrobopara devanado del estatorpara transformador

Descripción
El probador de resistencia de bobinado CC para transformador UHV-100A incorpora tecnología de potencia avanzada y control por microcontrolador de alta velocidad para ofrecer medidas automatizadas y precisas de la resistencia de los devanados. Es compacto y ligero, proporciona alta corriente de salida, buena inmunidad a interferencias y dispone de descarga automática con alarma y funciones de protección.

Parámetros técnicos
Corriente de prueba: 10 A, 20 A, 40 A, 100 A
Rangos de medida: 10 μΩ ～ 100 mΩ (100 A); 100 μΩ ～ 500 mΩ (40 A); 200 μΩ ～ 1 Ω (20 A); 500 μΩ ～ 2 Ω (10 A)
Precisión: 0,2 %
Resolución: 0,1 μΩ
Temperatura de trabajo: 0 ～ 40 °C
Humedad ambiente: ≤ 90% HR (sin condensación)
Alimentación: AC 220 V ±10 %, 50 Hz ±1 Hz
Peso: 17 kg
Dimensiones externas: 400 × 230 × 380 mm

Apodos

• Probador de resistencia de bobinado CC
• Óhmetro
• Probador de resistencia CC para transformador trifásico

Medidas de seguridad

• Leer detenidamente el manual de instrucciones antes de usar el equipo.
• El operario debe poseer conocimientos eléctricos básicos.
• No usar el instrumento bajo la lluvia, en atmósferas con gases corrosivos, polvo excesivo, altas temperaturas o luz solar directa.
• Evitar golpes prolongados y vibraciones severas.
• El mantenimiento y la puesta a punto deben ser realizados por personal cualificado.
• Tras la prueba, esperar a que la alarma de descarga deje de sonar antes de apagar la alimentación y desconectar las líneas de prueba.
• Al medir un cambiador de tomas sin carga, esperar a que la alarma de descarga deje de sonar antes de cambiar tomas.
• No mover la pinza de prueba ni el cable de alimentación durante la medición.

Precauciones

• Antes de probar un cambiador de tomas sin carga, asegurarse de que está reiniciado. Tras la descarga, esperar al menos 10 s tras el cese de la alarma antes de operar el cambiador.
• Antes de desconectar, esperar a la finalización de la descarga y al cese de la alarma; esperar >10 s si es posible para garantizar la liberación completa de la carga.
• Seleccionar la corriente de prueba dentro de los rangos especificados. Si la corriente excede el valor preestablecido la unidad permanece en carga; si la gama es insuficiente mostrará "current too low" — seleccionar la corriente adecuada.
• Al emplear el método de asistencia magnética, tener en cuenta el cambio de rango efectivo (conexiones en paralelo/serie de bobinas pueden añadir ~1,5× la resistencia de la bobina HT).
• Eliminar contactos cortos tras la descarga puede producir chispas por corriente residual — fenómeno que puede ser normal.
• Limpiar la película de óxido en bornes expuestos o girar la pinza tras la conexión para asegurar buen contacto y mediciones precisas.

Características / especificaciones técnicas

• Modelo: UHV-100A
• Corrientes de prueba: 10 A / 20 A / 40 A / 100 A
• Rangos de medida: ver sección «Parámetros técnicos»
• Exactitud: 0,2 %
• Resolución: 0,1 μΩ
• Temperatura de trabajo: 0 ～ 40 °C
• Humedad relativa: ≤ 90% HR (sin condensación)
• Alimentación: AC 220 V ±10 %, 50 Hz ±1 Hz
• Peso: 17 kg
• Dimensiones: 400 × 230 × 380 mm
