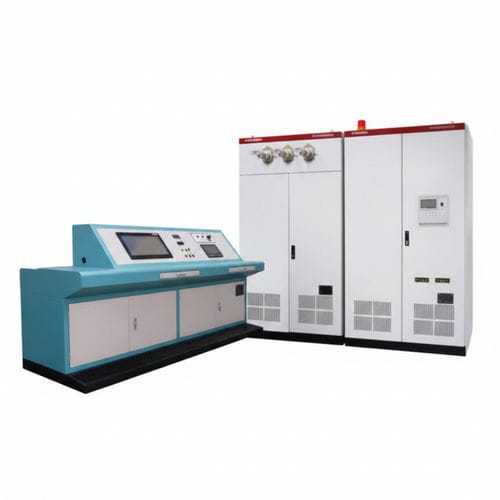

Banco de ensayo de transformadores UHV-315

de resistenciade funcionamientode potencia

Resumen
El banco de ensayo UHV-315 es una estación dedicada a ensayos eléctricos de transformadores de potencia y distribución, que ofrece un conjunto completo de mediciones estándar y posibilidades de expansión mediante interfaces CT externas.

Aplicaciones funcionales

• Ensayos de características en vacío y en carga para transformadores de potencia y de distribución
• Medición de resistencia DC de los bobinados
• Verificación de la relación de transformación (TTR) y del grupo de conexiones de bobinas
• Ensayos de rigidez dieléctrica a frecuencia de red (ensayos AC withstand)
• Interfaz CT externa y puertos reservados para expansión de capacidad

Tecnología de medición

• Módulo de medida controlado por MCU que realiza muestreo síncrono
• Procesamiento automático de datos muestreados para eliminar errores de cálculo manual
• Visualización digital en tiempo real de los resultados

Características del producto

• Pantalla LCD retroiluminada de gran tamaño con interfaz de usuario y menús categorizados
• Soporta pruebas completas para transformadores hasta 2500 kVA: resistencia DC, relación de transformación, pérdidas en vacío/carga y ensayos de rigidez AC
• Presentación directa digital/analógica de tensión, corriente y potencia y posibilidad de impresión in situ de informes
• Alarmas acústicas y visuales por sobrecorriente en ensayos de rigidez y temporizador programable para secuencias de prueba automatizadas
• Diseñado para expansión mediante interfaz CT externa y puertos de transformador reservados

Especificaciones técnicas

• Modelo: UHV-315
• Normas aplicables: GB/T4776, GB/T5169, GB/4285-1993 (y normas nacionales relacionadas)
• Pruebas soportadas: características en vacío/carga, resistencia DC, relación de transformación, grupo de bobinado, ensayo de rigidez dieléctrica a frecuencia
• Capacidad máxima de transformador probada: hasta 2500 kVA
• Control de medida: MCU con muestreo síncrono y procesamiento automático de datos
• Visualización: gran LCD retroiluminado, resultados digitales en tiempo real
• Salida/interfaz: interfaz CT externa y puertos de transformador reservados
• Seguridad/control: alarmas acústicas/visual por sobrecorriente y temporizador programable
• Informes: impresión local de parámetros medidos y resultados derivados
