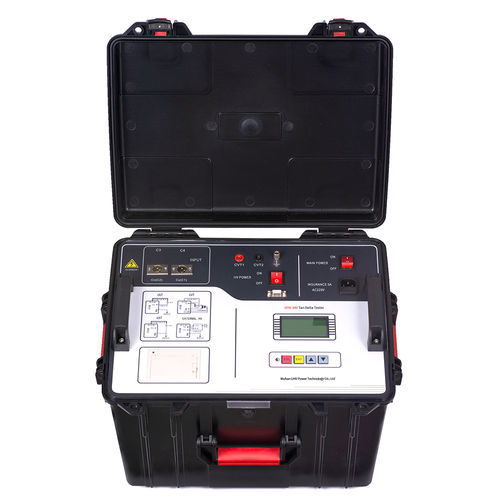

Sistema de prueba de factor de capacidad UHV-340

de factor de disipaciónde tangente deltapara transformador

Resumen

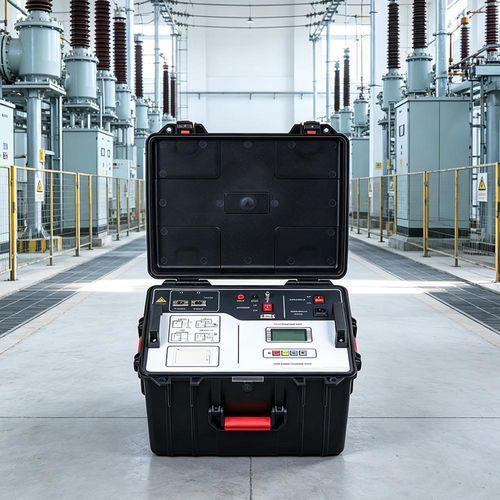

El UHV-340 es un probador Tan Delta totalmente automático y de alta precisión para medir el factor de pérdida dieléctrica (tgδ) y la capacitancia (Cx) de transformadores y otros equipos de alta tensión en centrales y subestaciones. Emplea tecnología de conversión de frecuencia y análisis digital para mantener la precisión en entornos con campos eléctricos intensos.

Características principales

• Tecnología antiinterferencia por conversión de frecuencia: mediciones estables incluso con hasta 200% de interferencia, adecuada para pruebas en campo.
• Medición de alta precisión: flotación de frecuencia, análisis digital de forma de onda y autocalibración de puente con condensador estándar de tres extremos; resultados consistentes en conexión directa/inversa.
• Baja resistencia de entrada (< 2 Ω) en todo el rango para eliminar la influencia de la capacitancia parasitaria de la línea de prueba.
• Conexión a copa de aceite externa para ensayos de aceite aislante y electrodos para ensayos de aislamiento sólido.
• Identificación automática de frecuencia (50 Hz / 60 Hz) y compatibilidad con generadores; opera con importantes fluctuaciones de frecuencia.
• Modelos integrados de medición en serie y en paralelo para compatibilidad con plataformas de calibración y verificación del instrumento.
• Protecciones multinivel: alta/baja tensión, puesta a tierra y límites específicos para mediciones CVT; sin salida de 10 kV en mediciones CVT incorrectas.
• Seguimiento automático de tensión para compensar el aumento de voltaje al medir grandes capacidades (anti "aumento de capacidad").
• Diseño resistente a vibraciones para transporte de larga distancia; cable HV aislado incluido.
• Interfaz para condensador estándar externo; seguimiento automático de frecuencia de red (40 Hz–70 Hz); soporte para fuentes resonantes/por frecuencia en pruebas HV de gran capacidad.
• Aviso de descarga por mal contacto para facilitar la identificación del cableado; impresora térmica opcional; reloj/calendario y almacenamiento de hasta 100 grupos de datos.

Características / Especificaciones técnicas

• Salida HV: 0.5–10 kV, pasos de 500 V (20 niveles); capacidad: 1500 VA.
• Exactitud: tgδ: ±(lectura × 1.5% + 0.06%); Cx: ±(lectura × 1.5% + 5 pF).
• Resolución: tgδ: 0.001%; Cx: 0.001 pF.
• Rango de medición: tgδ: 0.001%–100%.
• Capacitancia interna HV: 3 pF–60000 pF / 10 kV; 60 pF–1 µF / 0.5 kV.
• Capacitancia externa HV: 3 pF–1.5 µF / 10 kV; 60 pF–30 µF / 0.5 kV.
• CVT (prueba de relación variable): precisión de variación ±(lectura × 1%); rango 10–99,999; precisión de fase ±0.1°; rango de fase 0–359.9°.
• Alimentación: AC 220 V ±10%, 50/60 ±1 Hz.
• Métodos de medición: frecuencias individuales (45/50/55/60/65 Hz) y modos de conversión automática (50D: 45Hz/55Hz; 60D: 55Hz/65Hz).
• Adaptación armónica: ≤ 3%.
• Temperatura ambiente de aplicación: -15 ℃–50 ℃; humedad relativa < 80%.
• Dimensiones: 460 × 345 × 345 mm; peso: 35 kg.
