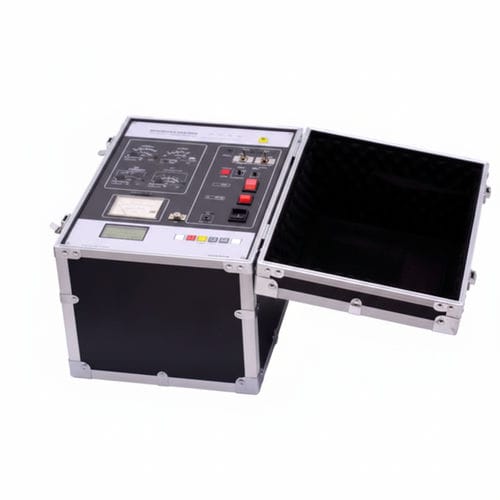

Comprobador dieléctrico UHV-341

de aislamientode capacidadde alta tensión

El UHV-341 es un probador portátil Tan Delta (factor de disipación) diseñado para diagnosticar el deterioro por humedad y defectos locales en el aislamiento de transformadores y equipos eléctricos. Está destinado a pruebas en fabricación, instalación, entrega y mantenimiento preventivo.

Resumen / Capacidades

• Mide el factor de disipación (tgδ) y la capacitancia (Cx) para el aislamiento de transformadores y componentes relacionados; admite la medición simultánea C1/C2 en pruebas de autoexcitación CVT.
• Admite medición de blindaje de baja tensión en cableado inverso para escenarios de puesta a tierra del bus CVT, permitiendo medir pérdidas dieléctricas en cableado inverso de 10 kV sin retirar el cableado.
• Funciones integradas de medición de tensión aplicada y medición auxiliar CN.
• Precisión adecuada para mediciones de pérdida dieléctrica en aceite con copa de aceite estándar y conductores de prueba especiales.
• Tecnología de conversión de frecuencia que reduce la interferencia de 50 Hz en sitio para obtener resultados fiables en entornos con fuerte interferencia electromagnética.
• Protección contra sobrecorriente para evitar daños al instrumento en caso de cortocircuito o fallo de la muestra.
• Incluye condensador estándar y fuente de alto voltaje para simplificar las pruebas in situ y reducir el cableado.
• Pantalla LCD de gran tamaño con menús y avisos para una operación intuitiva (menús en caracteres chinos en la unidad).

Especificaciones técnicas

• Salida de alto voltaje: 0.5 ～ 10 kV; 20 posiciones (incremento de 500 V por posición); capacidad: 1500 VA.
• Exactitud: tgδ: ±(lectura × 1 % + 0,06 %); Cx: ±(lectura × 0,5 % + 5 pF).
• Resolución: tgδ: 0,001 %; Cx: 0,001 pF.
• Rango de medición: tgδ: 0,001 % < tgδ < 100 %.
• Rango de capacitancia HV interna: 3 pF ～ 60000 pF / 10 kV; 60 pF ～ 1 µF / 0,5 kV.
• Rango de capacitancia HV externa: 3 pF ～ 1,5 µF / 10 kV; 60 pF ～ 30 µF / 0,5 kV.
• Alimentación: AC 220 V ±10 %, 50/60 ±1 Hz.
• Métodos de medición: modos de frecuencia única: 45 Hz, 50 Hz, 55 Hz, 60 Hz, 65 Hz; modos de doble frecuencia: 45/55 Hz, 55/65 Hz, 47,5/52,5 Hz (conversión automática).
• Adaptación armónica: ≤ 3 %.
• Condiciones de uso: temperatura ambiente -15 ℃ ～ 50 ℃; humedad < 80 % (sin condensación).
• Dimensiones (L × W × H): 460 × 345 × 345 mm.
• Peso: 35 kg.
• Nombres alternativos: Probador de factor de disipación; Probador Tan Delta para transformador.
