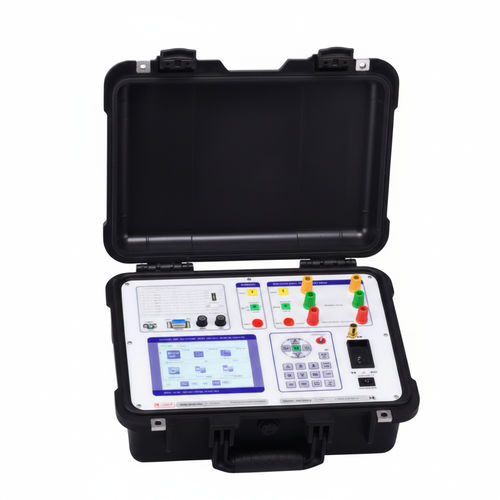

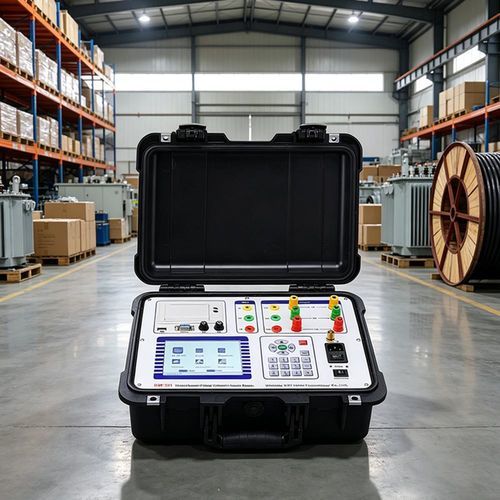

Comprobador de capacidad UHV-321

de impedanciade fasesde potencia

El UHV-321 es un equipo portátil diseñado para la medición de la capacidad de transformadores, las características en vacío y el análisis de pérdidas por cortocircuito en transformadores de distribución.

Funciones principales

• Medición de capacidad para transformadores de distribución (30kVA–31500kVA).
• Ensayos de pérdidas en vacío y pérdidas por cortocircuito.
• Análisis armónico con visualización de la forma de onda original y gráficos de barras para evaluar armónicos múltiples y la distorsión armónica total (THD).
• Verificación automática del cableado en pruebas trifásicas y diagrama vectorial corriente‑tensión trifásico.
• Múltiples mecanismos de corrección: corrección de forma de onda, corrección por temperatura, corrección por tensión/corriente no nominal y corrección de calibración para mejorar la precisión en campo.
• Conmutación automática de rango para mediciones de corriente y tensión (0–100A; tensión de línea 0–750V / tensión de fase 0–450V).

Aplicaciones / uso típico

• Pruebas en campo y aceptación de transformadores de distribución: verificación de capacidad, análisis de pérdidas en vacío y por cortocircuito.
• Evaluación de la calidad de la energía en sitio mediante análisis armónico.
• Adecuado para equipos de mantenimiento de redes, puesta en servicio y pruebas de fábrica que requieren funciones de corrección y auto-rango.

Resolución de problemas — incidencias comunes

• No hay visualización al arrancar: comprobar la caja de fusibles AC 220V y sustituir el fusible si procede.
• Pantalla en negro: pulsar el botón de reinicio y reiniciar el equipo.
• Resultados de medición incorrectos: verificar el cableado externo, errores en la operación o selección de cableado y confirmar los parámetros configurados.
• Lectura de tensión o corriente a cero: comprobar si el fusible de la gama de corriente está fundido.

Garantía y servicio

• Garantía limitada y servicio de mantenimiento ofrecidos por el fabricante.
• Mantenimiento gratuito durante el periodo de garantía; tarifas aplicables fuera de la garantía.
• Consultar la documentación del producto para duración de garantía y datos de contacto.

Especificaciones técnicas

• Rango de medición de capacidad: 30kVA ~ 31500kVA
• Rango de medición de corriente: 0 - 100A (conmutación automática)
• Precisión de medición de corriente: ±(0,2% + 3 dígitos)
• Rango de medición de voltaje: tensión de línea 0 - 750V; tensión de fase 0 - 450V (conmutación automática)
• Precisión de medición de voltaje: ±(0,2% + 3 dígitos)
• Resistencia de aislamiento: > 100 MΩ
• Corriente de fuga: < 3.5 mA
• Resistencia dieléctrica: la conexión de alimentación en el chasis soporta 1500V; un transformador externo puede ampliar el rango de medida
• Rango de frecuencia: 40 ~ 65 Hz (clase de precisión 0.2)
• Alimentación: CA 220V ± 10%
