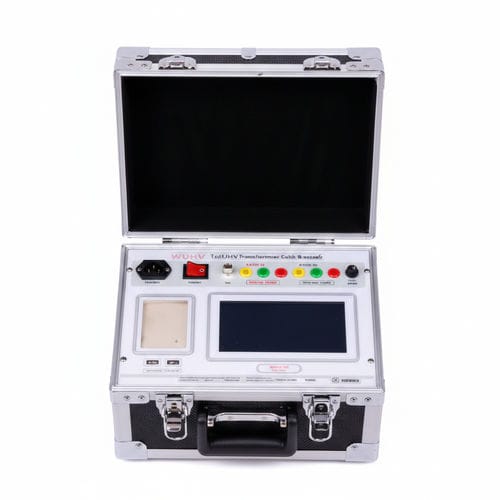

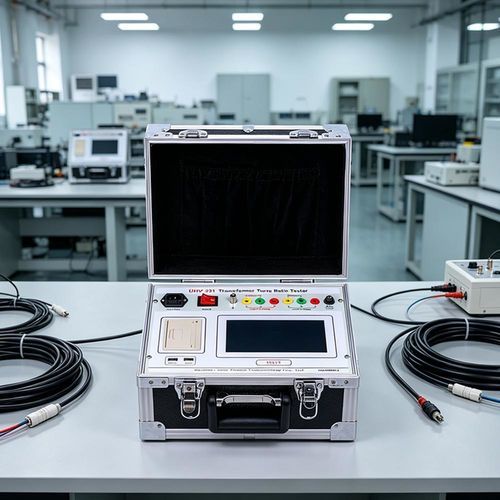

Logómetro digital UHV-331

para transformador

El probador de relación de vueltas UHV-331 es un equipo portátil diseñado para medir la relación de transformación y el grupo vectorial de transformadores trifásicos, incluidas las unidades con conexiones tipo Z. Está indicado para trabajos de campo y taller que requieren mediciones rápidas, repetibles y gestión flexible de datos.

Características principales

• Adecuado para transformadores trifásicos, incluidas conexiones tipo Z (conexión cero).
• Dos opciones de tensión de salida para transformadores con alta corriente de secuencia cero.
• Cálculo automático de la posición de tomas (tap) e identificación del grupo vectorial.
• Operación rápida: medición trifásica completa en aproximadamente 18 segundos.
• Excelente repetibilidad con resultados estables.
• Almacenamiento automático de hasta 99 conjuntos de datos de prueba.
• Gestión flexible de datos: recuperación, impresión, exportación a USB, eliminación y carga a PC.
• Protecciones contra cortocircuito del transformador y cortocircuito entre espiras; información de fallos mostrada en la pantalla LCD.
• Compatible con software para PC para control y gestión completos del proceso de prueba.
• Incluye manual de usuario detallado; diseño compacto (ligeramente mayor que una hoja A4), peso de la unidad principal: 6,9 kg.

Características / especificaciones técnicas

• Rango de prueba de relación de transformación: 0.8～10000
• Rango de prueba de grupo (vector): 0～11
• Precisión en la medición de la relación de transformación: class 0.1 (HV: 0.8～200)
• Precisión en la medición de la relación de transformación: class 0.2 (HV: 200～1000)
• Precisión en la medición de la relación de transformación: class 0.5 (HV: 1000～10000)
• Precisión en la medición de la relación de transformación: class 0.2 (LV: 0.8～100)
• Resolución de la relación de transformación: 0.0001
• Entrada de alimentación: 220V ±10%, 50Hz ±1Hz
• Temperatura de servicio: -20℃ ～ 40℃
• Humedad relativa: ≤85%, sin condensación
• Tamaño total (unidad principal): 325 mm × 280 mm × 190 mm
• Peso de la unidad principal: 6,9 kg
