Transformador de impulsos

secopara lámparade alta tensión

Descripción del producto

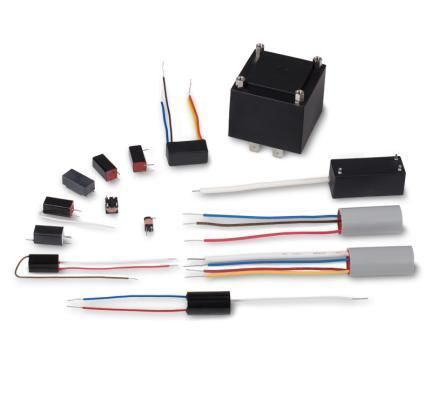

El disparo es el proceso que genera la ionización inicial dentro de una lámpara flash de xenón mediante un pulso de alta tensión que inicia la descarga. La mayoría de los sistemas emplean una bobina de disparo (transformador de disparo) para producir pulsos HV cortos (típicamente microsegundos o menos). Excelitas ofrece una gama de bobinas de disparo en varios tamaños y configuraciones para disparo externo y en serie, con variantes compatibles con montaje SMD.

Detalles
Se utilizan principalmente dos enfoques de disparo: inyección en serie (series injection) y disparo externo con bobinas dedicadas.

El disparo externo aplica un pulso de alta tensión para formar un fino streamer ionizado entre ánodo y cátodo. Los métodos de acoplamiento incluyen un hilo fino de níquel enrollado alrededor de la lámpara o una franja metálica en la envolvente. Las bobinas de disparo externas suelen ser más pequeñas, ligeras y más económicas para muchas aplicaciones.

El disparo en serie proporciona mayor precisión de sincronización y se utiliza frecuentemente con lámparas de láser refrigeradas por líquido. Las bobinas para disparo en serie son de mayor tamaño porque deben generar el encendido HV y soportar corrientes de lámpara de varios miles de amperios.

Especificaciones (tabla)
Part Type | Triggering Type | Sec. Voltage Max / kV Unloaded | Prim. Voltage Max / V Unloaded | Trigger Energy Max / mWs | Trigger Power max / W | Transformer Ratio | Prim. Inductance µH | Trigger Capacitor CZ / µF | Width mm | Height mm | Length mm
ZS 0609-4V0A | Parallel | 5 | 250 | 2 | 0.2 | 1:43 | 2 | 0.022-0.068 | 5 | 5 | 8
ZS 1090-MZ1 | Parallel | 7 | 330 | 3 | 0.2 | 1:23 | 9 | 0.022-0.068 | 8 | 8 | 9
ZS 1052 | Parallel | 11 | 300 | 10 | 0.5 | 1:36 | 20 | 0.047-0.22 | 8 | 8 | 16
ZS 1052-1* | Parallel | 11 | 300 | 10 | 0.5 | 1:36 | 20 | 0.047-0.22 | 8 | 8 | 16
ZS 1052-11* | Parallel | 11 | 300 | 10 | 0.5 | 1:36 | 20 | 0.047-0.22 | 8 | 8 | 16
ZS 1052-12* | Parallel | 11 | 300 | 10 | 0.5 | 1:36 | 20 | 0.047-0.22 | 8 | 8 | 16
ZS 1052 AC* | Parallel | 11 | 300 | 10 | 0.5 | 1:36 | 20 | 0.047-0.22 | 8 | 8 | 16
ZS 1052 AC-2B* | Parallel | 11 | 300 | 10 | 0.5 | 1:36 | 20 | 0.047-0.22 | 8 | 8 | 16
ZS 1031* | Parallel | 20 | 400 | 30 | 1 | 1:70 | 11 | 0.1-0.47 | 16 | – | 35
ZS 1031-11* | Parallel | 20 | 400 | 30 | 1 | 1:70 | 11 | 0.1-0.47 | 16 | – | 35
ZS 1031-15* | Parallel | 20 | 400 | 30 | 1 | 1:70 | 11 | 0.1-0.47 | 16 | – | 35
ZS 1031-7A* | Parallel | 20 | 400 | 30 | 1 | 1:70 | 11 | 0.1-0.47 | 16 | – | 35
ZS 1032 | Parallel | 20 | 400 | 30 | 1 | 1:70 | 11 | 0.1-0.47 | 17 | 17 | 43
ZS 261816 | Parallel | 15 | 250 | 10 | 0.5 | 1:65 | 39 | 0.1-0.22 | 18 | 16 | 26
ZS 1324-20V | Parallel | 24 | 400 | 20 | 0.8 | 1:50 | 50 | 0.1-0.33 | 13 | – | 24
ZS 1324-24V | Parallel | 24 | 400 | 20 | 0.8 | 1:54 | 35 | 0.1-0.33 | 13 | – | 24
ZS 1324-16V-4 | Parallel | 20 | 400 | 20 | 0.8 | 1:29 | 35 | 0.1-0.33 | 13 | – | 24
ZS 1624 | Parallel | 17 | 600 | 15 | 0.6 | 1:30 | 53 | 0.01-0.47 | 11 | 11 | 24
ZS 1052 S HT | Parallel / SMD | 11 | 300 | 10 | 0.5 | 1:36 | 20 | 0.047-0.22 | 9 | 8 | 18
STS 36 | Series | 25 | 600 | – | – | 1:44 | 33 | 0.47-1 | 35 | 46 | 53

* También disponibles en materiales de alta temperatura.

Características técnicas

• Función: produce la ionización inicial en lámparas flash de xenón mediante pulsos HV cortos.
• Tipos de disparo: disparo externo y disparo en serie (series injection).
• Disparo externo: pulso HV acoplado mediante hilo fino de níquel o franja metálica; adecuado para diseños compactos y de menor coste.
• Disparo en serie: mayor precisión temporal y capacidad para manejar corrientes de lámpara muy altas; utilizado con lámparas láser refrigeradas por líquido.
• Familias disponibles: variantes de la serie ZS, STS 36 y versiones compatibles SMD.
• Parámetros eléctricos clave por referencia: tensión secundaria (kV), tensión primaria (V), energía de disparo (mWs), potencia de disparo (W), relación de transformación, inductancia primaria (µH), rango recomendado de condensador de disparo (CZ / µF).
• Dimensiones físicas por referencia: ancho, alto, longitud en mm.
• Variantes en materiales de alta temperatura indicadas donde proceda.
