Sistema de polimerización por UV FireLine FL400™

LED UVcon transportador de cintaen línea

Descripción del producto

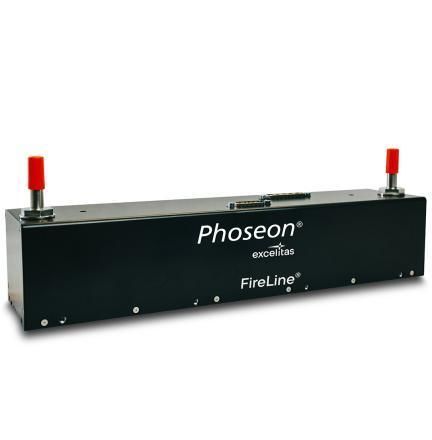

El Phoseon FireLine FL400 es un sistema de curado por UV LED, refrigerado por agua, de alta potencia diseñado para aplicaciones industriales exigentes en impresión, recubrimientos y adhesivos sobre web, transportador y grandes superficies. Ofrece longitudes escalables y uniformidad óptica para resultados consistentes en entornos de producción adversos.

Características clave

• Diseñado para impresión inkjet digital, recubrimientos y adhesivos, incluidas aplicaciones en web/transportador y curado de grandes áreas.
• Ventanas emisoras escalables: 125×20; 150×20; 225×20; 250×20; 300×20 mm.
• Configuraciones de irradiancia pico hasta 24 W/cm²; opciones adicionales 16 W/cm², 12 W/cm² y 8 W/cm².
• Opciones de longitud de onda: 365 nm, 385 nm, 395 nm, 405 nm (según configuración).
• Refrigerado por agua con racores rectos o acanalados; capacidad y caudal del chiller según configuración.
• Sello de ventana mejorado para reducir contaminación y mantener uniformidad óptica.
• Carcasa con clasificación IP66 para ambientes industriales severos.
• Soporte opcional Modbus TCP para monitorización remota e intercambio de datos de alta velocidad.

Documentación (solo títulos)
Phoseon FireLine FL400 Datasheet (PDF)
Phoseon FireLine FL400 User Manual (PDF)
Modbus TCP Communication Protocols Technical Note (PDF)

Tablas de especificaciones
Tabla — Longitudes de onda 385, 395, 405 nm — Irradiancia pico: 24 W/cm² / 20 W/cm²
Ventana emisora (mm): 125x20; 150x20; 225x20; 250x20; 300x20
Entrada de potencia 48V (Max) @ 24 W/cm²: 125x20 = 1604 W; 150x20 = 1925 W; 225x20 = 2888 W; 250x20 = 3209 W; 300x20 = 3850 W
Corriente de entrada (A) @ 24 W/cm²: 33 A; 40 A; 60 A; 67 A; 80 A
Entrada de potencia 48V (Max) @ 20 W/cm²: 125x20 = 1514 W; 150x20 = 1817 W; 225x20 = 2726 W; 250x20 = 3028 W; 300x20 = 3634 W
Corriente de entrada (A) @ 20 W/cm²: 32 A; 38 A; 57 A; 63 A; 76 A
Capacidad del chiller/enfriador: 1315 W; 1579 W; 2368 W; 2631 W; 3157 W
Caudal del chiller/enfriador: 6 LPM; 8 LPM; 8 LPM; 10 LPM; 10 LPM
Pérdida de presión (típ.): 0.16 Bar; 0.31 Bar; 0.38 Bar; 0.61 Bar; 0.62 Bar (2.4 psi; 4.6 psi; 5.5 psi; 8.8 psi; 9.1 psi)
Conector de alimentación DC: 3W3 para módulos pequeños; 5W5 para módulos grandes

Tabla — Longitudes de onda 385, 395, 405 nm — Irradiancia pico: 16 W/cm² / 12 W/cm²
Ventana emisora (mm): 125x20; 150x20; 225x20; 250x20; 300x20
Entrada de potencia 48V (Max) @ 16 W/cm²: 125x20 = 1211 W; 150x20 = 1454 W; 225x20 = 2180 W; 250x20 = 2423 W; 300x20 = 2907 W
Corriente de entrada (A) @ 16 W/cm²: 25 A; 30 A; 45 A; 50 A; 61 A
Entrada de potencia 48V (Max) @ 12 W/cm²: 125x20 = 909 W; 150x20 = 1090 W; 225x20 = 1635 W; 250x20 = 1817 W; 300x20 = 2180 W
Corriente de entrada (A) @ 12 W/cm²: 19 A; 23 A; 34 A; 38 A; 45 A
Capacidad del chiller/enfriador: 993 W; 1192 W; 1788 W; 1987 W; 2384 W
Caudal del chiller/enfriador: 6 LPM; 6 LPM; 6 LPM; 8 LPM; 8 LPM
Pérdida de presión (típ.): 0.16 Bar; 0.18 Bar; 0.21 Bar; 0.39 Bar; 0.40 Bar (2.4 psi; 2.6 psi; 3.1 psi; 5.6 psi; 5.8 psi)
Conector de alimentación DC: 3W3 para módulos pequeños; 5W5 para módulos grandes

Tabla — Longitud de onda 365 nm — Irradiancia pico: 12 W/cm²
Ventana emisora (mm): 125x20; 150x20; 225x20; 250x20; 300x20
Entrada de potencia 48V (Max): 125x20 = 909 W; 150x20 = 1090 W; 225x20 = 1635 W; 250x20 = 1817 W; 300x20 = 2180 W
Corriente de entrada (A): 19 A; 23 A; 34 A; 38 A; 45 A
Capacidad del chiller/enfriador: 745 W; 894 W; 1341 W; 1490 W; 1788 W
Caudal del chiller/enfriador: 6 LPM; 6 LPM; 6 LPM; 8 LPM; 8 LPM
Pérdida de presión (típ.): 0.16 Bar; 0.18 Bar; 0.21 Bar; 0.39 Bar; 0.40 Bar (2.4 psi; 2.6 psi; 3.1 psi; 5.6 psi; 5.8 psi)
Conector de alimentación DC: 3W3 para módulos pequeños; 5W5 para módulos grandes

Aplicaciones

• Impresión inkjet digital, curado UV en web y líneas de transporte.
• Serigrafía de envases, recubrimiento de paneles de madera y otros procesos industriales de curado de gran superficie.

Especificaciones técnicas

• Modelo: FireLine FL400™ (Phoseon)
• Opciones de longitud de onda: 365 nm; 385 nm; 395 nm; 405 nm
• Opciones de irradiancia pico: hasta 24 W/cm²; también disponible en 16 W/cm², 12 W/cm² y 8 W/cm²
• Tamaños de ventana emisora: 125×20 mm; 150×20 mm; 225×20 mm; 250×20 mm; 300×20 mm
• Alimentación: 48 V nominal; potencia máxima variable según configuración (≈ 909 W a 3850 W)
• Corriente de entrada: aprox. 19 A a 80 A según configuración
• Capacidad y caudal del chiller: aprox. 745 W a 3157 W; caudales 6–10 LPM
• Pérdida de presión típica: 0.16–0.62 Bar (≈2.4–9.1 psi)
• Tipos de conector DC: 3W3 y 5W5 según tamaño del módulo
• Racores de refrigeración: rectos o acanalados
• Sello de ventana mejorado para protección contra contaminación
• Indice de protección: IP66
• Comunicaciones: Modbus TCP compatible para acceso y monitorización remota
