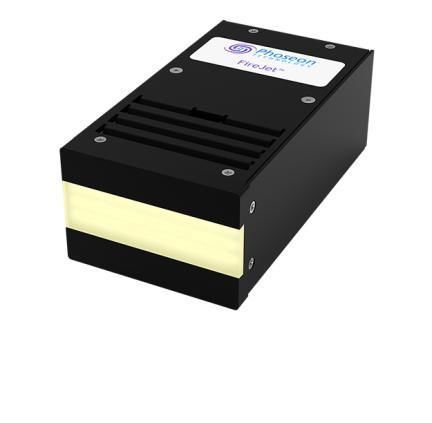

Sistema de polimerización por UV FireJet FJ100 Gen2

LED UVpara revestimientosde alta eficacia

Descripción general
El Phoseon™ FireJet FJ100 Gen2 es un sistema compacto de curado UV LED de gran área, refrigerado por aire, diseñado para una integración escalable en líneas de impresión y recubrimiento. La unidad es autónoma y se ofrece en varias longitudes de ventana emisora para ajustarse a la geometría y la capacidad de la línea. El control está disponible mediante señales PLC para funciones básicas o mediante interfaces digitales para estado avanzado y control remoto.

Detalles
El FireJet FJ100 Gen2 combina tamaño y radiancia para instalaciones con espacio limitado que requieren curado de alta intensidad. Incorpora WhisperCure™ para reducción de ruido y TargetCure™ para gestión precisa de la radiación UV, manteniendo un rendimiento constante. El sistema es adecuado para aplicaciones de impresión UV por inyección de tinta y curado de recubrimientos, y soporta Modbus TCP para intercambio de datos a alta velocidad y diagnóstico remoto.

Características

• Tecnología TargetCure™ para salida UV precisa y predecible
• Tecnología WhisperCure™ para operación más silenciosa
• Arquitectura escalable con cinco longitudes de ventana disponibles para facilitar la integración
• Opciones de alta irradiancia para aplicaciones de alto rendimiento
• Control digital/analógico (señales PLC para encendido/apagado instantáneo y control de intensidad)
• Protocolo Modbus TCP opcional para acceso remoto e intercambio de datos de alta velocidad

Aplicaciones

• Impresión digital por inyección de tinta UV
• Curado de adhesivos
• Recubrimientos para madera y recubrimientos industriales

Especificaciones (tabla 1)
Longitud de onda: 385, 395, 405 nm
Irradiancia pico: 16 W/cm2; 12 W/cm2
Ventana emisora (mm): 75x20, 150x20, 225x20, 300x20, 375x20, 75x20, 150x20, 225x20, 300x20, 375x20
Capacidad máxima del ventilador: 50 CFM, 100 CFM, 150 CFM, 200 CFM, 250 CFM, 50 CFM, 100 CFM, 150 CFM, 200 CFM, 250 CFM
Entrada 48V (máx): 576W / 12A, 1104W / 23A, 1632W / 34A, 2160W / 45A, 2640W / 55A, 432W / 9A, 816W / 17A, 1200W / 25A, 1584W / 33A, 1968W / 41A
Tipo de conector DC: 2W2, 2W2, 2W2, 5W5, 8W8, 2W2, 2W2, 2W2, 2W2, 8W8

Especificaciones (tabla 2)
Longitud de onda: 365 nm (grupo 1); 385, 395, 405 nm (grupo 2)
Irradiancia pico: 8 W/cm2
Ventana emisora (mm): 75x20, 150x20, 225x20, 300x20, 375x20, 75x20, 150x20, 225x20, 300x20, 375x20
Capacidad máxima del ventilador: 50 CFM, 100 CFM, 150 CFM, 200 CFM, 250 CFM, 50 CFM, 100 CFM, 150 CFM, 200 CFM, 250 CFM
Entrada 48V (máx): 288W / 6A, 720W / 15A, 960W / 20A, 1296W / 27A, 1632W / 34A, 240W / 5A, 480W / 10A, 672W / 14A, 912W / 19A, 1152W / 24A
Tipo de conector DC: 2W2, 2W2, 2W2, 2W2, 8W8, 2W2, 2W2, 2W2, 2W2, 8W8

Notas adicionales sobre especificaciones
El producto es refrigerado por aire y está disponible en múltiples longitudes de ventana emisora para adaptarse a las restricciones de integración. Las opciones de control incluyen PLC (señales digitales/analógicas) para funciones básicas y protocolos digitales para estado y control avanzados, incluido Modbus TCP para acceso remoto e intercambio de datos.

Especificaciones técnicas

• Modelo: FireJet FJ100 Gen2
• Tecnologías de la marca: TargetCure™ (salida UV precisa), WhisperCure™ (reducción de ruido)
• Enfriamiento: Air-cooled
• Longitudes de onda disponibles: 365 nm; 385 nm; 395 nm; 405 nm
• Opciones de irradiancia pico: hasta 16 W/cm2, 12 W/cm2 y 8 W/cm2 (según configuración)
• Tamaños de ventana emisora: 75x20 mm, 150x20 mm, 225x20 mm, 300x20 mm, 375x20 mm
• Capacidad máxima del ventilador: hasta 250 CFM (varía según configuración)
• Entrada 48V (máx): ejemplos desde ~240W (5A) hasta 2640W (55A) según configuración
• Tipos de conectores DC: variaciones que incluyen 2W2, 5W5, 8W8 según el modelo
• Control: señales PLC para control básico; control digital y Modbus TCP disponibles para control avanzado e intercambio remoto de datos
• Aplicaciones típicas: impresión UV por inyección de tinta, curado de adhesivos, recubrimientos para madera
