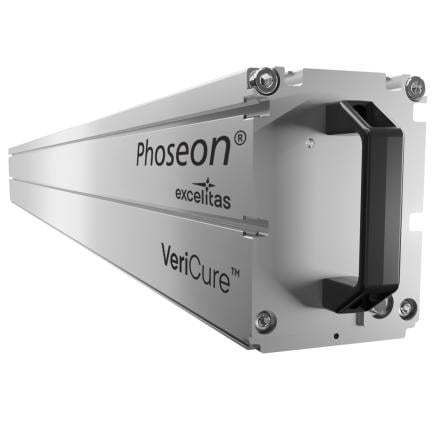

Sistema de polimerización por UV VeriCure™

LED UVde inyección de tintade alta eficacia

Resumen
El sistema de curado UV LED refrigerado por agua Phoseon VeriCure es una fuente UV de gran formato diseñada para recubrimientos industriales y aplicaciones de impresión de alta velocidad. El sistema combina una matriz de diodos Semiconductor Light Matrix (SLM) patentada con una arquitectura de refrigeración por agua eficiente para ofrecer alta potencia óptica, dosis consistente y uniformidad en amplias ventanas de emisión. Longitudes de onda disponibles: 365 nm, 395 nm, 405 nm (385 nm bajo pedido). El equipo admite integración flexible y protocolos de comunicación industriales estándar.

Plataforma y niveles de rendimiento
La plataforma VeriCure ofrece dos niveles de rendimiento para ajustarse a requisitos de productividad y coste: el nivel Standard proporciona 95 W por 25 mm con segmentos de 75 mm controlables de forma independiente; el nivel Lite proporciona 48 W por 25 mm con segmentos de 150 mm controlables de forma independiente. Ambos niveles están pensados para líneas industriales donde la dosis, la uniformidad y la disponibilidad son críticas.

Características

• Alta capacidad de dosis para aumentar la velocidad de línea y mejorar el curado en recubrimientos gruesos o pigmentados.
• Uniformidad optimizada mediante control SLM para reducir la variabilidad en sustratos anchos.
• Diseño refrigerado por agua para salida óptica estable y mayor vida útil de las LED en operación continua.
• Longitudes modulares y control por segmentos para dosificación zonal e integración flexible.

Aplicaciones

• Recubrimientos para madera y aceites para parquet
• Tintas inkjet para decoración de madera e impresión gran formato
• Recubrimientos metálicos y recubrimientos funcionales
• Curado de adhesivos sensibles a la presión (PSA) y liners de liberación
• Laminados decorativos y recubrimientos barrera

Especificaciones técnicas

• Modelos: 750; 900; 1050; 1200; 1350
• Longitud (mm): 750 → 1024; 900 → 1174; 1050 → 1324; 1200 → 1474; 1350 → 1624
• Ventana de emisión (mm): 750 × 20; 900 × 20; 1050 × 20; 1200 × 20; 1350 × 20
• Amperaje / Potencia de entrada (±10%): 750 → Standard: 60 A / 7,2 kW; Lite: 30 A / 3,575 kW; 900 → Standard: 72 A / 8,6 kW; Lite: 36 A / 4,30 kW; 1050 → Standard: 84 A / 10,1 kW; Lite: 42 A / 5,00 kW; 1200 → Standard: 96 A / 11,5 kW; Lite: 48 A / 5,70 kW; 1350 → Standard: 109 A / 13,1 kW; Lite: 54 A / 6,40 kW
• Dosis típica: Standard: 500 mJ/cm2 (@50 mm distancia de trabajo, 50 m/min); Lite: 250 mJ/cm2 (@50 mm, 50 m/min) — aplicable a todos los modelos
• Irradiancia pico: Standard: 20 W/cm2 (@ventana); 6 W/cm2 (@30 mm DD). Lite: 10 W/cm2 (@ventana); 3 W/cm2 (@30 mm DD) — aplicable a todos los modelos
• Longitudes de onda (nm): 365, 395, 405 (385 bajo pedido)
• Vida útil esperada de los LED: >60 000 h a L90
• Temperatura máxima de funcionamiento: 40 °C
• Sección estándar (mm): con vidrio secundario 147 A × 155 H (sin: 104 A × 147 H)
• Tensión de entrada (±5 VDC): 120 VDC
