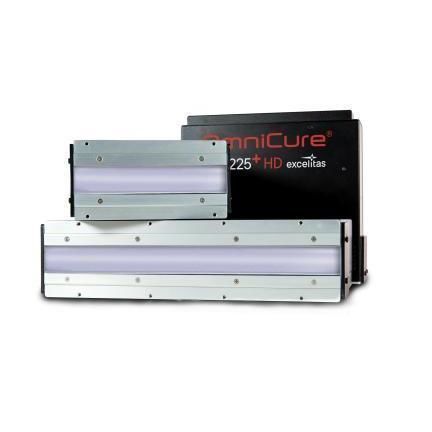

Sistema de polimerización por UV AC8⁺HD

LED UVpara revestimientosrefrigerado por aire

Resumen
La serie OmniCure® AC8⁺HD son sistemas de curado UV LED refrigerados por aire, diseñados para proporcionar una alta dosis óptica y uniformidad de irradiancia en aplicaciones de curado de grandes superficies. La serie emplea control individual de módulos LED para mantener una salida uniforme en el área de irradiación. Longitudes de onda disponibles: 365 nm, 385 nm, 395 nm y 405 nm. La irradiancia máxima alcanza 15 W/cm² para cubrir requisitos de alta dosis UV en adhesivos, recubrimientos y tintas.

Capacidades clave

• Irradiancia máxima de hasta 15 W/cm² para acelerar el curado y ampliar la ventana de proceso
• Curado escalable de grandes áreas: varias cabezas se pueden unir para cubrir anchos mayores manteniendo la uniformidad entre cabezas
• Control individual de módulos LED para una uniformidad longitudinal y transversal superior
• Opciones de longitud de onda (365 / 385 / 395 / 405 nm) para adaptarse a formulaciones
• Carcasa compacta refrigerada por aire con disipador optimizado; no requiere ventilación externa, extracción de ozono ni chillers
• Módulos LED eficientes reducen el consumo frente a sistemas con lámparas de arco
• Diseñado para operación industrial con filtrado VOC para ambientes de fabricación exigentes
• Vida útil estimada de los LED > 40 000 horas

Especificaciones (tabla resumen)
CARACTERÍSTICA – ESPECIFICACIÓN
Vida útil estimada de los LED – > 40 000 horas
Rango de intensidad variable – 20 – 100 %
Uniformidad longitudinal – Mejor que +/- 5 %
Voltaje de operación – 48 V DC ± 2 V
Refrigeración – Aire (diseño de disipador compacto)
Automatización – Controles PLC integrados para intensidad UV y alarmas del sistema
Garantía LED – 2 años o 10 000 horas de servicio (lo que ocurra primero)

Rendimiento por modelo (valores típicos)
MODELO | TAMAÑO ÓPTICO (mm) | CONSUMO MÁXIMO (W) | CORRIENTE DE OPERACIÓN (A) | LONGITUD DE ONDA PICO (nm) | POTENCIA ÓPTICA MÁX. (W) | IRRADIANCIA PICO (W/cm²) | PESO (kg)
AC8150⁺HD | 150 x 30 | 1 814 | 38 | 365 / 385 / 395 / 405 | 420 / 520 | 12 / 15 | 2,8
AC8225⁺HD | 225 x 30 | 2 722 | 57 | 365 / 385 / 395 / 405 | 630 / 790 | 12 / 15 | 3,7
AC8300⁺HD | 300 x 30 | 3 624 | 76 | 365 / 385 / 395 / 405 | 840 / 1 050 | 12 / 15 | 5,2

Características

• Salida máxima de 15 W/cm² que amplía el rango de aplicaciones y reduce el tiempo de curado para adhesivos, recubrimientos y tintas
• Misma carcasa mecánica que las series AC8⁺ y AC9⁺ para una integración y escalado simplificados
• Control individual de módulos LED que garantiza uniformidad en el área de curado
• Área de curado escalable: las cabezas se pueden unir manteniendo una uniformidad inferior a ±5 % entre unidades
• Disponible en 365, 385, 395 y 405 nm para adaptarse a formulaciones
• Arquitectura compacta refrigerada por aire que no requiere chillers ni ventilación adicionales
• Los módulos LED ofrecen ahorro energético frente a sistemas de lámpara de arco
• Diseño de grado industrial con filtrado de aire VOC para entornos exigentes
• Vida útil estimada de los LED > 40 000 horas, reduciendo costes operativos
• Salida de longitud de onda única que reduce el calentamiento de la pieza en comparación con lámparas de arco

Especificaciones técnicas

• Brand: OmniCure®
• Serie / Denominación de modelo: AC8⁺HD
• Longitudes de onda pico disponibles: 365 nm, 385 nm, 395 nm, 405 nm
• Irradiancia pico: hasta 15 W/cm² (típico)
• Vida útil estimada de los LED: > 40 000 horas
• Rango de intensidad variable: 20 – 100 %
• Uniformidad longitudinal: mejor que +/- 5 %
• Voltaje de funcionamiento: 48 V DC ± 2 V
• Refrigeración: refrigerado por aire (diseño de disipador compacto)
• Automatización: controles PLC integrados para intensidad UV y alarmas del sistema
• Garantía LED: 2 años o 10 000 horas de servicio (lo que ocurra primero)
• Modelos típicos y tamaños ópticos: AC8150⁺HD (150 x 30 mm), AC8225⁺HD (225 x 30 mm), AC8300⁺HD (300 x 30 mm)
• Potencia óptica máxima típica: AC8150⁺HD 420 / 520 W; AC8225⁺HD 630 / 790 W; AC8300⁺HD 840 / 1 050 W
• Consumo máximo típico: AC8150⁺HD 1 814 W; AC8225⁺HD 2 722 W; AC8300⁺HD 3 624 W
• Corriente de operación típica: AC8150⁺HD 38 A; AC8225⁺HD 57 A; AC8300⁺HD 76 A
• Peso típico: AC8150⁺HD 2,8 kg; AC8225⁺HD 3,7 kg; AC8300⁺HD 5,2 kg
