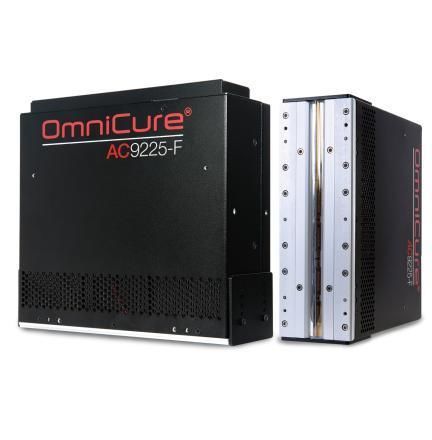

Sistema de polimerización por UV AC9225-F

LED UVrefrigerado por aire

Vista general
La serie OmniCure AC9225-F son sistemas de curado UV LED para fibra diseñados para proporcionar alta irradiancia en componentes de fibra y simplificar la integración y el mantenimiento. Con una óptica optimizada para la entrega en fibra y una ventana exterior reemplazable, el AC9225-F ofrece refrigeración por aire y potencia escalable para líneas de producción exigentes. Con hasta 80 W/cm2 de irradiancia en la fibra en configuración cara a cara estándar, el sistema permite aumentar la velocidad de proceso sin cambios de integración complejos.

Información adicional
Frente a los sistemas de lámpara de arco tradicionales, los sistemas de curado UV LED OmniCure AC9225-F reducen el consumo eléctrico hasta en un 60 %, lo que disminuye los costes operativos. Los LED proporcionan más de 40.000 horas (L70) de vida útil y no requieren piezas de recambio rutinarias, reduciendo aún más el mantenimiento. Hay dos variantes AC9225F-395 disponibles según los requisitos de control y comunicación del sistema.

Especificaciones (tabla)
AC9225-F
Longitudes de onda pico: 395 nm +/- 5 nm
Área óptica activa: 225 x 15 mm
Consumo eléctrico típico*: 900 W
Irradiancia pico típica (W/cm2): (no especificada en la tabla)
Distancia de trabajo / Irradiancia pico típica:
10 mm — 21.8
13 mm — 21.4
15 mm — 20.7
18 mm — 19.7
Uniformidad longitudinal*: Mejor que +/- 10%
Voltaje de funcionamiento: 48 V DC +/- 2 V
Dimensiones (L x W x H): 235 x 80 x 220 mm
Peso: 2.7 kg
Refrigeración: Aire
Vida útil (L70): >40,000 hours
Automatización: Controles PLC integrados
Garantía LED: 3 años o 20,000 horas de servicio
*A ajuste de intensidad del 100%

Características / especificaciones técnicas

• Model / Series: AC9225-F Series
• Peak wavelength: 395 nm ±5 nm
• Active optical area: 225 x 15 mm
• Typical power consumption: 900 W (at 100% intensity)
• Working distances and corresponding irradiance: 10 mm → 21.8 W/cm2; 13 mm → 21.4 W/cm2; 15 mm → 20.7 W/cm2; 18 mm → 19.7 W/cm2
• Longitudinal uniformity: Better than ±10%
• Operating voltage: 48 V DC ±2 V
• Dimensions: 235 x 80 x 220 mm
• Weight: 2.7 kg
• Cooling: Air (air-cooled)
• Life expectancy (L70): >40,000 hours
• Automation: Integrated PLC controls
• LED warranty: 3 years or 20,000 service hours
• Designed for fiber curing; replaceable outer window for simplified maintenance
• Energy efficiency: up to 60% lower electrical power consumption vs. arc lamp systems
