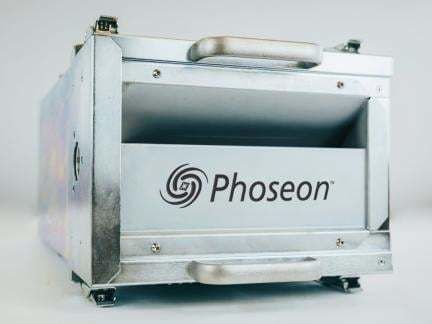

Sistema de polimerización LED UV Phoseon F series

por UVpara revestimientosde alta eficacia

Resumen del producto
El sistema de curado UV LED para fibra Phoseon de 8.ª generación proporciona exposición UV circumferencial para el curado de revestimientos en fibras de vidrio. Combina una fuente LED UV optimizada para fibra con un reflector patentado de tres piezas para aumentar la irradiancia en la fibra y permitir velocidades de proceso superiores.

Descripción detallada
El sistema integra un emisor LED UV de alta intensidad y una Unidad de Reflector de Fibra (FRU) que dirige la energía UV alrededor de toda la circunferencia de la fibra. La fuente LED UV y la FRU están alojadas en una carcasa IP52 que protege contra salpicaduras. La versión refrigerada por aire FJ228 incluye las tecnologías WhisperCure™ y TargetCure™ para un control de salida y funcionamiento silencioso; las variantes refrigeradas por agua FP300 ofrecen mayor irradiancia pico y capacidad de refrigeración. La FRU permite el montaje de sistemas de monitorización de irradiancia y la carcasa incluye herrajes integrados para facilitar la adaptación a torres existentes.

Características

• Irradiancia máxima: hasta 30 W/cm²
• Refrigeración: configuraciones aire o agua
• Ensamblaje de reflector en tres partes que aumenta la irradiancia en la fibra para acelerar los procesos
• Energía UV concentrada en un cilindro estrecho alrededor de la fibra
• Curado ultrasónico de alta velocidad para procesos continuos de fibra
• Carcasa IP52 que protege el sistema de salpicaduras

Aplicaciones

• Curado de recubrimientos en fibra óptica
• Procesado de cables eléctricos y estructurales
• Tejidos inteligentes y textiles técnicos

Especificaciones
Longitud de onda — FJ228: 365 nm; 385, 395 nm — FP300: 365 nm; 395 nm
Irradiancia máxima — FJ228: 10 W/cm²; 25 W/cm² — FP300: 12 W/cm²; 30 W/cm²
Ventana emisora (mm) — FJ228: 225 x 20 — FP300: 225 x 20
Entrada 48V (máx) — FJ228: 1000 W / 25 A; 2064 W / 43 A — FP300: 1500 W / 32 A; 1920 W / 40 A
Capacidad de refrigeración (típ.) — FP300: 1233 W
Capacidad de refrigeración (máx.) — FP300: 1425 W
Caudal de agua (mín.) — FP300: 6 LPM
Pérdida de carga (típ.) — FP300: 0.19 Bar

Especificaciones técnicas

• Familia de modelos: Phoseon Fiber Curing System (8.ª generación)
• Clasificación IP: carcasa IP52 (protección contra salpicaduras)
• Tecnologías integradas: WhisperCure™ y TargetCure™
• Montaje: FRU con soporte para monitorización de irradiancia; carcasa con herrajes integrados para retrofit
• Opciones de refrigeración: configuraciones aire o agua
• Irradiancia máxima: hasta 30 W/cm² (según modelo/variante)
• Ventana emisora: 225 x 20 mm
• Caudal de agua mínimo para variantes refrigeradas por agua: 6 LPM
• Pérdida de carga típica (variantes refrigeradas por agua): 0.19 Bar
