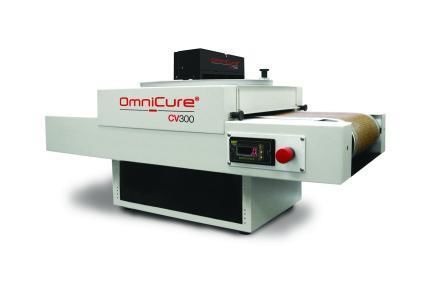

Transportador de cinta de rejillas OmniCure CV300

de bandalinealpara manipulación

Resumen
El OmniCure CV300 es un sistema transportador versátil diseñado para complementar los sistemas de curado UV LED de alta potencia de la serie OmniCure AC. Es adecuado para aplicaciones de producción, laboratorio e I+D. El CV300 puede manejar sustratos de hasta 310 mm (12,2") de ancho en su correa de fibra de vidrio de malla abierta recubierta de Teflon®, con un área de curado efectiva de hasta 300 mm (12") según el sistema LED OmniCure utilizado.

Diseño y funcionamiento
El diseño de montaje del CV300 permite múltiples configuraciones de las cabezas LED de la serie OmniCure AC. Los módulos LED pueden colocarse perpendiculares a la dirección de avance de la cinta o rotar en incrementos de 15° hacia una orientación paralela. La velocidad de la cinta se ajusta entre 1 m/min (3 ft/min) y 14,5 m/min (48 ft/min) en pasos de 0,3 m/min (1 ft/min) mediante un indicador digital. Las funciones de seguridad incluyen protectores de luz, paro de emergencia (e-stop) y un interbloqueo que apaga la cabeza LED cuando la cinta se detiene.

Características

• Cinta de malla abierta Teflon® de 305 mm (12"): apta para diversos sustratos
• Velocidades ajustables de 1 a 14,5 m/min (3–48 ft/min) en incrementos de 0,3 m/min: control preciso del proceso
• Ajuste de altura de 30 mm a 60 mm en pasos de 10 mm: adecuada para piezas de gran tamaño y diferentes distancias de trabajo
• Sistema de montaje giratorio: permite alinear las cabezas LED perpendiculares al sentido de la cinta para ampliar la cobertura de ancho
• Sistema de montaje giratorio: permite alinear las cabezas LED paralelas al sentido de la cinta para maximizar la dosis en piezas pequeñas a mayor velocidad

Especificaciones (tabla)
Dimensiones totales (LxAxAl): 1070 mm (42,2") x 540 mm (21,2") x 440 mm (17,3")
Ancho de cinta: 305 mm (12") correa de malla abierta recubierta de Teflon®
Despeje: 385 mm
Velocidad de la cinta: 1 m/min a 14,5 m/min (3 ft/min a 48 ft/min)
Ajuste de altura: 30 mm a 60 mm en incrementos de 10 mm
Ajuste del ángulo de la cabeza: 0 a 90 grados respecto a la dirección de la cinta en incrementos de 15 grados
Peso: 34 kg (74 lbs)
Eléctrico: 100-240 V AC, 50/60 Hz, monofásico
Controles: encendido, ajuste de velocidad, LED on

Documentación
Folleto y documentación de garantía disponibles para el OmniCure CV300 (literatura del producto y detalles de garantía).

Especificaciones técnicas

• Dimensiones totales (LxAxAl): 1070 mm (42,2") x 540 mm (21,2") x 440 mm (17,3")
• Ancho de cinta: 305 mm (12") correa de malla abierta recubierta de Teflon®
• Despeje: 385 mm
• Velocidad de la cinta: 1 m/min a 14,5 m/min (3 ft/min a 48 ft/min)
• Incremento de velocidad: 0,3 m/min (1 ft/min)
• Ajuste de altura: 30 mm a 60 mm en incrementos de 10 mm
• Ajuste del ángulo de la cabeza: 0 a 90 grados en incrementos de 15 grados
• Peso: 34 kg (74 lbs)
• Eléctrico: 100-240 V AC, 50/60 Hz, monofásico
• Controles: encendido, ajuste de velocidad, LED on
• Funciones de seguridad: protectores de luz, paro de emergencia (e-stop), interbloqueo para apagar la cabeza LED cuando la cinta esté detenida
