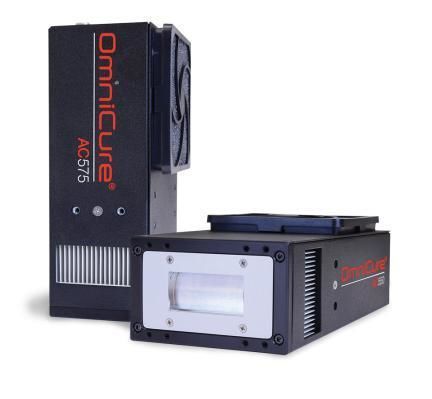

Sistema de polimerización por UV OmniCure® AC5 series

LED UVpara revestimientosde inyección de tinta

Descripción general
La serie OmniCure® AC5 reúne sistemas UV LED refrigerados por aire diseñados para el curado en áreas pequeñas. Con ópticas frontales avanzadas, estos sistemas de curado UV de alta potencia entregan una irradiancia pico de 14 W/cm2 para un curado rápido y uniforme. La serie incluye AC550, AC550P, AC575 y AC575P; las versiones P cuentan con ópticas mejoradas para optimizar la dosis a cortas distancias de trabajo y una ventana extraíble para facilitar la limpieza en aplicaciones de impresión.

Tecnología y funcionamiento
La serie AC5 utiliza un proceso patentado para dirigir individualmente la salida de cada módulo LED UV, garantizando una uniformidad excepcional en toda el área de curado y resultados consistentes. Al adaptar la salida a los requisitos del proceso, la gama AC5 es aplicable a una variedad de aplicaciones industriales con diferentes necesidades de proceso.

Características

• Potencia de salida de 14 W/cm2: Proporciona curado de alta velocidad para adhesivos, recubrimientos y tintas
• Disponible en versiones estándar para impresión @ 395 nm: Adaptado a los requisitos de los sectores de ensamblaje, recubrimiento conformado e impresión
• Ópticas personalizadas: Mayor flexibilidad mediante alta irradiancia pico disponible a distancias de trabajo mayores. Las versiones Print (P) tienen ópticas mejoradas para optimizar la dosis a cortas distancias e incluyen una ventana extraíble para limpieza fácil
• Proceso patentado de direccionamiento de módulos LED individuales: Curado uniforme y consistente gracias a una excelente uniformidad en toda el área LED
• Diseño refrigerado por aire: Integración en estaciones de trabajo sin ventilación adicional, extracción de ozono o enfriadores
• Puerto I/O para operación remota: Posibilidad de automatizar para aumentar la productividad
• Módulos LED de alta eficiencia: Menor consumo energético comparado con sistemas de lámpara de arco
• Tamaño compacto: Fácil integración en cualquier estación de trabajo
• Vida útil típica de 20 000 horas: Menores costos de operación en comparación con soluciones de lámpara de arco
• Salida de longitud de onda estrecha de las LED: Curado a menor temperatura que las lámparas de arco, aumentando el rendimiento de las piezas

Datos técnicos / Especificaciones

• Serie / Modelo: OmniCure® AC5 Series (AC550, AC550P, AC575, AC575P)
• Longitudes de onda pico LED: 395 nm ± 5 nm
• Área óptica activa: AC550 / AC550P = 50 x 25 mm; AC575 / AC575P = 75 x 25 mm
• Irradiancia pico típica (W/cm2) a 395 nm (ajuste de intensidad 100%): 1 mm = 14; 5 mm = 12.6; 10 mm = 10.6; 15 mm = 9.0; 20 mm = 7.7; 25 mm = 6.7
• Potencia óptica: AC550 / AC550P = 123 W; AC575 / AC575P = 184 W
• Consumo eléctrico*: AC550 / AC550P = 330 W; AC575 / AC575P = 480 W
• Uniformidad longitudinal*: Mejor que ± 10%
• Tensión de funcionamiento: 48 V DC ± 2 V
• Dimensiones (L x W x H): 110 x 68 x 190 mm
• Peso: 1,1 kg
• Refrigeración: Aire (diseño refrigerado por aire)
• Ruido acústico: < 65 dB
• Vida útil estimada: > 20 000 horas
• Automatización: Controles PLC integrados para UV
• Garantía LED: 2 años o 10 000 horas de servicio
• Notas: *A ajuste de intensidad del 100%
