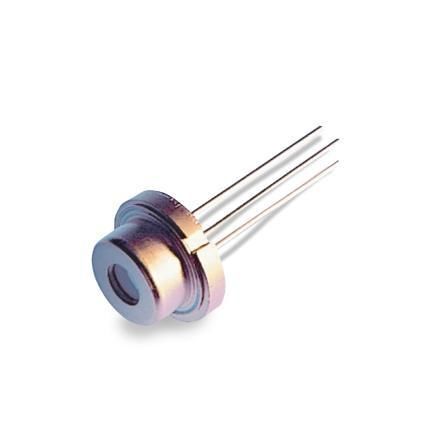

Diodo láser pulsado PVGR2S06H

de estado sólidoinfrarrojo cercanode diodo

Resumen
El PVGR2S06H es un diodo láser pulsado con encapsulado metálico diseñado para operación a 1550 nm. Integra un chip monocavidad de doble pila con una franja de 150 µm y se ofrece en opciones de encapsulado como el paquete 9 mm CD en configuración 6 mils PLD. El rendimiento probado típico es 24 W a 20 A con un pulso de 150 ns.

Tecnología y notas de aplicación
Los dispositivos de esta familia son diodos láser de doble heteroestructura con pozos cuánticos, cultivados por MOCVD y centrados en 1550 nm. Las potencias pico estándar de la familia incluyen 7 W, 14 W y 58 W. La longitud de onda de 1550 nm permite niveles de emisión permitidos más altos para una mayor seguridad ocular, posibilitando operación en Clase 1 en condiciones adecuadas y a potencias pico elevadas.

Características clave

• Longitud de onda central 1550 nm
• Diodo láser pulsado con encapsulado metálico
• Chip monocavidad de doble pila
• Ancho de franja: 150 µm
• Rendimiento probado: 24 W @ 20 A (pulso 150 ns)
• Opciones apiladas para aumentar la potencia de salida
• Estructura de pozos cuánticos en doble heteroestructura cultivada por MOCVD
• Capacidad de potencia pico pulsada elevada: hasta 50 W

Especificaciones técnicas

• Modelo: PVGR2S06H
• Longitud de onda (centro): 1550 nm
• Arquitectura del chip: monocavidad, doble pila
• Ancho de franja: 150 µm
• Paquete: encapsulado metálico (ejemplo: paquete 9 mm CD)
• Especificación PLD: 6 mils PLD
• Salida típica probada: 24 W a 20 A (pulso 150 ns)
• Capacidad de potencia pico pulsada: hasta 50 W
• Crecimiento/estructura: doble heteroestructura cultivada por MOCVD con pozos cuánticos
• Potencias pico estándar de la familia: 7 W, 14 W, 58 W
• Diseñado para permitir niveles de emisión permitidos más altos a 1550 nm para mejorar la seguridad ocular (potencial de operación en Clase 1)
