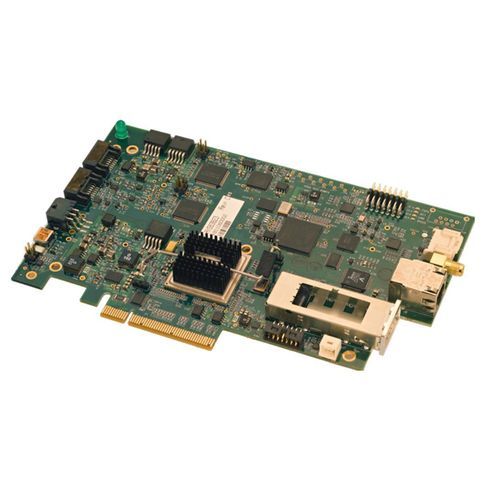

Tarjeta de adquisición PCIe OCT

PCI Express12 bitsCamera Link

Resumen del producto
La gama de tarjetas de adquisición de datos (DAQ) Axsun de Excelitas está diseñada y optimizada específicamente para sistemas OCT de fuente barrida alimentados por láseres barridos Axsun. La solución Axsun Integrated Engine integra el láser barrido, la generación de k-clock, fotoreceptores balanceados y adquisición de datos de alta velocidad para simplificar la integración del sistema y reducir la necesidad de integrar un digitalizador de propósito general de terceros.

Axsun Integrated Engine
El Axsun Integrated Engine está disponible en 1060 nm o 1310 nm y soporta tasas A-line de 50 kHz o 200 kHz. La solución integrada combina láser barrido, k-clock, fotoreceptores balanceados y una tarjeta DAQ de alta velocidad para proporcionar un motor de imagen SS-OCT compacto y listo para la aplicación.

Interfaces

• Gigabit Ethernet DAQ: sencillez del sistema y portabilidad. Soporta sincronización 2D/3D con galvanómetros, escáneres MEMS o sondas rotativas en un amplio rango de frecuencias de cuadro. Un FPGA a bordo transmite imágenes OCT procesadas para descargar la CPU anfitriona. La interfaz Ethernet y la integración con el láser Axsun, el k-clock y los fotoreceptores balanceados permiten el despliegue en plataformas informáticas móviles. Compatible con convertidores de interfaz 1GbE–USB 3.0 (basados en Realtek RTL8153) para plataformas host solo USB 3.0.
• PCIe DAQ: el mismo hardware admite las interfaces PCIe y Ethernet (ambas usan la misma API), lo que permite la instalación en una ranura PCIe de un PC de sobremesa y un cambio sencillo entre interfaces.
• CameraLink DAQ: proporciona una vía para actualizar sistemas OCT basados en espectrómetros a los láseres barridos Axsun aprovechando las tarjetas de captura CameraLink existentes y el software de captura/procesamiento, útil para oftalmología y otros mercados que requieren mayor profundidad y penetración.

Características adicionales
Las placas son tarjetas de adquisición de datos de 900 MS/s y 12 bits con opciones de interfaz flexibles y procesamiento de imagen OCT en FPGA a bordo. El SDK incluye herramientas GUI, una API y ejemplos de código para facilitar el desarrollo. La integración simple del escáner se proporciona a través de una entrada Image_sync.

Especificaciones técnicas

• Número de canales: 1 o 2
• Tasa de muestreo: hasta 900 MS/s
• Resolución ADC: 12 bits
• Reloj de muestreo: k-clock directo desde el láser o remuestreo por FPGA a bordo
• FPGA a bordo: procesamiento de imagen OCT
• SDK incluido: herramientas GUI y API con ejemplos de código
• Integración de escáner sencilla: mediante la entrada Image_sync
• Consumo de energía: ≤ 3 A @ 12 VDC
