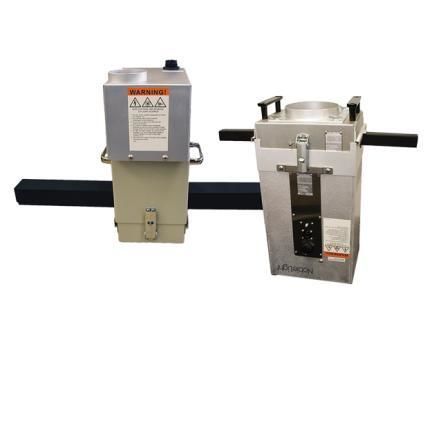

Sistema de polimerización por UV DRC series

de microondasrefrigerado por airepara revestimientos

Descripción general
La serie DRC de Fusion UV son sistemas de curado UV alimentados por microondas para curar tintas y recubrimientos en cables, hilos y otros productos lineales. Los modelos C6 y C10 están especialmente indicados para marcado por inyección de tinta de alta velocidad y procesos de cobertura de cable. Un protector luminoso específico crea una zona de exposición UV focalizada alrededor del cable o conductor para un curado consistente.

Cómo funciona
Los protectores luminosos C6 y C10 se montan en irradiadores UV a microondas de 6 o 10 pulgadas (módulos de lámpara modulares) para ofrecer una solución de curado compacta y de alta eficiencia. Cada protector incluye un reflector secundario medio-ellíptico que, junto con el reflector del irradiador, forma una elipse completa con la lámpara UV en uno de los focos. El cable o conductor atraviesa una extensión de protección cuadrada y pasa por la zona UV concentrada. El diseño modular de la lámpara y las fuentes de alimentación combinadas soportan una salida estable y de alta intensidad para producción en línea.

Seguridad
Las lámparas contienen mercurio. Manipular y eliminar conforme a las normativas locales, autonómicas y nacionales aplicables.

Especificaciones clave (resumen)

• Lámpara sin electrodos disponible en múltiples salidas espectrales
• Módulos de lámpara: 6 pulgadas (C6) o 10 pulgadas (C10) con niveles de potencia seleccionables
• Fuente de alimentación adaptada al módulo de lámpara elegido
• Protector luminoso con carcasa de reflector elíptico secundario y extensiones de protector (C6 para 6 pulgadas, C10 para 10 pulgadas)

Características

• Entrega energía UV alrededor de toda la circunferencia de conductores de pequeño diámetro y cobertura parcial en superficies mayores de cable del lado de la lámpara
• Protector luminoso de cuerpo dividido para fácil acceso en la línea del cable para servicio y cableado
• Soplador de lámpara y extractor combinados permiten refrigeración push-pull para limitar los humos en el área de trabajo
• Diseño de lámpara sin electrodos para salida estable durante largos periodos de producción

Documentación

• Folleto sistemas de curado C6/C10 para cable y conductor (folleto de producto)

Aplicaciones

• Marcado y recubrimiento de conductores
• Marcado y recubrimiento de cubiertas de cable
• Barras de refuerzo para fibra óptica

Detalles adicionales
La serie DRC es modular y está diseñada para integración OEM o para retrofit en estaciones de curado existentes. El protector de cuerpo dividido se abre en la línea del cable para una configuración, mantenimiento o enhebrado rápido sin retirar toda la carcasa. Todos los modelos son refrigerados por aire y usan ventilación push-pull para controlar temperatura y humos.

Especificaciones técnicas

• Lámpara sin electrodos disponible en diferentes salidas espectrales
• Módulo de lámpara: 6 pulgadas (C6) o 10 pulgadas (C10) con niveles de potencia seleccionables
• Fuente de alimentación adaptada al módulo de lámpara elegido
• Protector luminoso con carcasa de reflector elíptico secundario y extensiones de protector
• C6-1 / C10-1: extensión de protector cuadrada de 1 pulgada (25,4 mm), 6 pulgadas (152,4 mm) de longitud (para diámetros de conductor más pequeños)
• C6-2 / C10-2: extensión de protector cuadrada de 2 pulgadas (50,8 mm), 12 pulgadas (304,8 mm) de longitud (para tipos de cable más grandes)
• Reflector secundario medio-ellíptico más reflector del irradiador forman una elipse completa con la lámpara UV en un foco para una exposición concentrada
• Construcción de cuerpo dividido permite operación en cualquier orientación y ofrece acceso fácil en la línea del cable
• Refrigerado por aire con soplador de lámpara y extractor para ventilación push-pull
• Diseñado para proporcionar exposición UV de 360° alrededor de sustratos lineales de pequeño diámetro y cobertura parcial en superficies mayores de cable
• Diseño modular para integración en líneas de producción y equipos OEM
• Lámpara sin electrodos para salida estable e intensidad elevada durante largas series de producción
