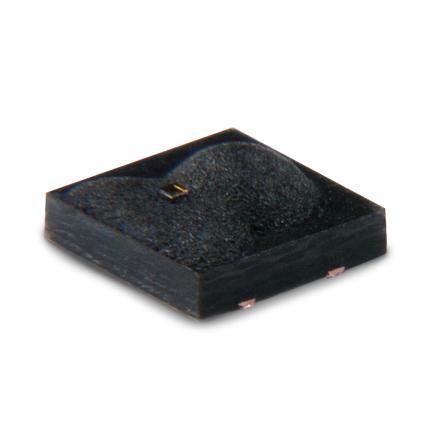

LED rojo SharpDot™

verdepara circuito impresosegún especificación del cliente

Descripción del producto
Los LEDs SharpDot de Excelitas, basados en la tecnología Resonant Cavity LED (RCLED), generan puntos y patrones de retícula nítidos para aplicaciones de punto rojo. La familia ofrece alta eficiencia eléctrico-óptica para extender la vida de la batería y puede operar a corrientes muy bajas, apta para sistemas compatibles con visión nocturna. El encapsulado negro mate minimiza la luz dispersa y las reflexiones para mejorar el contraste del patrón. Están disponibles múltiples tamaños de punto, geometrías de retícula y colores, con opciones estándar y personalizadas.

Características clave

• Tecnología RCLED para puntos y retículas definidas
• Alta eficiencia eléctrico-óptica para mayor duración de batería
• Tamaños de fuente puntual (rojo y verde): 10 μm, 25 μm, 50 μm
• Retícula roja: punto de 13 μm con anillo exterior de 440 μm
• Retícula verde: punto de 25 μm con anillo exterior de 415 μm
• Encapsulado negro mate para minimizar reflejos
• Cumple RoHS
• Opciones disponibles:
  • Tamaños de punto personalizados
  • Patrones y geometrías de retícula personalizados
  • Montaje en PCB rígido o flexible

Configuraciones disponibles

• Rojo 650 nm | Fuente puntual | 10 μm | 4303-355-000-25
• Rojo 650 nm | Fuente puntual | 25 μm | 4303-355-000-35
• Rojo 650 nm | Fuente puntual | 50 μm | 4303-355-000-28
• Verde 525 nm | Fuente puntual | 10 μm | 4303-355-000-34
• Verde 525 nm | Fuente puntual | 25 μm | 4303-355-000-30
• Verde 525 nm | Fuente puntual | 50 μm | 4303-355-000-33
• Rojo 650 nm | Retícula | punto 13 μm y anillo exterior 440 μm | 4303-355-000-31
• Verde 525 nm | Retícula | punto 25 μm y anillo exterior 415 μm | 4303-355-000-32

Especificaciones técnicas y aplicaciones

• Tecnología: Resonant Cavity LED (RCLED)
• Longitudes de onda: Rojo 650 nm, Verde 525 nm
• Tamaños de fuente puntual: 10 μm, 25 μm, 50 μm (rojo y verde)
• Opciones de retícula: Rojo — punto 13 μm con anillo exterior 440 μm; Verde — punto 25 μm con anillo exterior 415 μm
• Encapsulado: negro mate para reducir reflexiones
• Conformidad: RoHS
• Personalización: tamaños de punto, geometrías de retícula, montaje en PCB rígido o flexible
• Aplicaciones típicas: visores de punto rojo, sistemas de puntería compatibles con visión nocturna, dispositivos de bajo consumo y aplicaciones de apuntado de precisión
