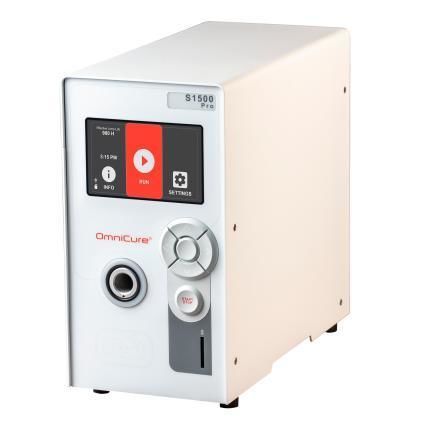

Sistema de polimerización por UV OmniCure S1500 Pro®

de alta eficaciade superficieindustrial

Resumen
El OmniCure® S1500 Pro es un sistema de curado UV puntual diseñado para fabricación automatizada. Proporciona control avanzado, fiabilidad e irradiancia de alta intensidad, adecuado para el curado UV de adhesivos en procesos de alto rendimiento y para procesos de unión automatizados en microelectrónica y optoelectrónica.

Capacidades clave

• Tecnología propietaria Intelli-Lamp® 2.0 para supervisar parámetros de la lámpara y optimizar su vida útil.
• StepCure® 2.0 permite perfiles de curado multi‑fase personalizables con funcionalidad integrada de controlador PLC.
• Interfaz con pantalla táctil LCD de 4,3” para una operación del sistema intuitiva.
• Soporte Intelli-Tap NFC con tarjetas clave para control de procesos basado en roles (tarjetas Admin y Supervisor).
• Filtros ópticos de paso de banda intercambiables por el usuario (múltiples filtros estándar y opciones personalizadas) y soporte para lámpara reemplazable en campo.
• Conectividad USB y soporte para tarjeta SD para transferencia de perfiles y registros, además de registro de eventos Flight Recorder.
• Compatible con guías de luz líquidas y de fibra de alta potencia y con tipos de lámparas para curado superficial y estándar.
• Diseño preparado para sala limpia con área dedicada para conexión de conducto.

Interfaz de pantalla táctil
La pantalla LCD táctil de alta resolución de 4,3” ofrece acceso sencillo a las funciones del sistema y una navegación simplificada de ajustes y pantallas de ejecución.

StepCure 2.0 con capacidad de control PLC
El software StepCure 2.0 integrado permite cargar perfiles de curado multi‑fase personalizados y ofrece funcionalidades de controlador PLC basadas en lógica escalera para simplificar la integración en automatización y reducir costes de automatización.

Comunicación NFC Intelli-Tap
Las tarjetas NFC permiten el control del proceso con roles distintos de Admin y Supervisor para gestionar funcionalidades y requisitos de proceso.

Lámpara y filtro óptico reemplazables en campo
El sistema puede reconfigurarse rápidamente con diferentes filtros de paso de banda ópticos o tipos de lámpara. Detecta automáticamente los componentes instalados y ajusta los parámetros de funcionamiento en consecuencia. Se admiten múltiples opciones de filtro y dos tipos de lámpara.

Compatibilidad hacia atrás / Integración sin fisuras
Diseñado para ser compatible con el S1500 original: mantiene la lámpara UV de 200 W, entregando salidas de hasta 30 W/cm2 con salida espectral y potencia óptica similares, permitiendo actualizaciones sin afectar los procesos existentes.

Documentación y soporte de software
Se dispone de folleto y guía de inicio rápido para el producto, y se proporcionan paquetes de actualización de firmware para el mantenimiento y las actualizaciones del sistema.

NOTA
La lámpara Hg contiene mercurio. Gestione la eliminación de acuerdo con las leyes y reglamentos aplicables.

Especificaciones técnicas

• Eléctrico — Tensión de entrada nominal: 100-240VAC, 50/60Hz
• Eléctrico — Corriente: 3.5A máx a 120VAC; 2.0A máx a 240VAC
• Óptico — Fuente de luz: Arco corto de vapor de mercurio de alta presión de 200 vatios
• Óptico — Vida útil: 2000 horas (garantizadas); 3500-4000 horas típicas
• Óptico — Potencia óptica: Hasta 30 W/cm2
• Físico — Tamaño (A x An x P): 268 x 139 x 289 mm (10.54 x 5.45 x 11.38 in)
• Físico — Tamaño con adaptador PLC externo (A x An x P): 268 x 139 x 358 mm (10.54 x 5.45 x 14.10 in)
• Físico — Peso: 5 Kg (11 Lbs)
• Operación — Temperatura de funcionamiento nominal: 15°C a 40°C
• Garantía — Sistema: 1 año
• Garantía — Lámpara: 2000 horas
